EDISION CAM-100

Ένα νέο μοντέλο EDISION ενισχυτή δοκιμάσαμε για να παρουσιάσουμε σε αυτό το τεύχος της Ψηφιακής Τηλεόρασης. Πρόκειται για τον CAM-100, έναν ποιοτικό κεντρικό ενισχυτή που διαθέτει μία είσοδο UHF για τα επίγεια ψηφιακά κανάλια και μία έξοδο για την αντίστοιχη διανομή προς τις τηλεοράσεις του κτιρίου, όλες με φις τύπου F. Επιπλέον, έχει ενσωματωμένο φίλτρο 5G LTE που παρέχει στην εγκατάσταση αποκοπή παρεμβολών από σήματα της κινητής τηλεφωνίας.

Ο EDISION CAM-100 είναι ένα ποιοτικό μοντέλο ενισχυτή κεντρικής, με σύγχρονα τεχνικά χαρακτηριστικά και σχεδιασμό υψηλής αισθητικής. Διαθέτει ισχυρή, ρυθμιζόμενη ενίσχυση έως 34dB, ενώ έχει εξαιρετικά compact διαστάσεις για εύκολη και διακριτική τοποθέτηση σε σημείο του κτιρίου, το οποίο θα επιλέξει ο τεχνικός της εγκατάστασης.

Περιγραφή

Η μονάδα του ενισχυτή CAM-100, μαζί με το τροφοδοτικό της, βρίσκεται εντός λευκού πλαστικού κυτίου από συνθετικό υλικό με συμπαγείς διαστάσεις, έχοντας μέγεθος 130x85x40 χιλιοστών και βάρος 240 γραμμαρίων. Το κάτω μέρος του κυτίου διαθέτει 3 υποδοχές σύνδεσης με φις τύπου F, ενώ στην πρόσοψή του υπάρχει κάλυμμα, πάνω στο οποίο βρίσκονται οι ενδείξεις εισόδου, εξόδου του σήματος και ανεξάρτητης εξόδου TEST (-20dB) για δοκιμές, καθώς και η πρόσβαση στο ρυθμιστικό ενίσχυσης. Υπάρχει, επίσης, ενδεικτικό LED λειτουργίας, ενώ το εσωτερικό τροφοδοτικό 220V έχει ενσωματωμένο καλώδιο με φις 2PIN EU. Στα περιεχόμενα της συσκευασίας του ενισχυτή περιλαμβάνονται ένα σακουλάκι με πλαστικό κατσαβίδι για ρυθμίσεις, βίδες και ούπα στερέωσης, καθώς και πολύγλωσσο εγχειρίδιο χρήστη.

Χαρακτηριστικά

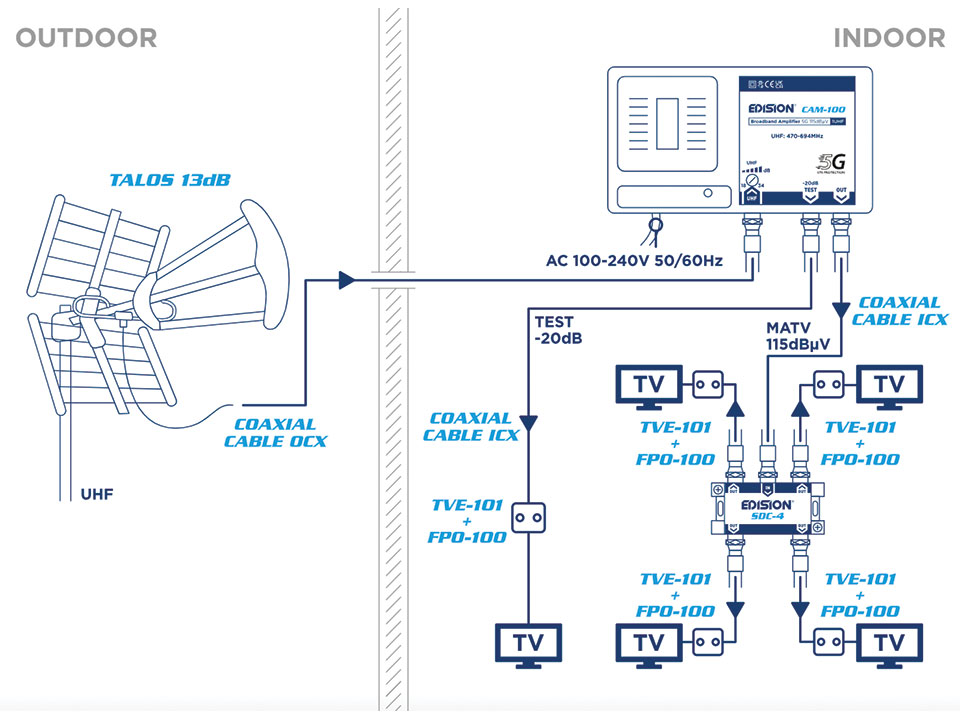

Ο EDISION CAM-100 είναι ενισχυτής επίγειων ψηφιακών καναλιών DVB-T/T2 για μεγάλες εγκαταστάσεις κεραιοσυστημάτων, ενώ είναι ιδανικός να χρησιμοποιηθεί για κεντρική εγκατάσταση πολυκατοικίας. Διαθέτει 1 είσοδο σήματος UHF, που έχει ρυθμιστικό ενίσχυσης από 18 έως 34 dB, την κατάλληλη τιμή της οποίας θα επιλέξει ο τεχνικός για το βέλτιστο αποτέλεσμα. Παρέχει τη δυνατότητα σύνδεσης 1 κεραίας UHF για λήψη των επίγειων ψηφιακών καναλιών και προσφέρει μέγιστη στάθμη εξόδου 115dBμV για τη σωστή διανομή προς τις τηλεοράσεις. Διαθέτει φίλτρο αποκοπής παρεμβολών 5G LTE και το κύκλωμά του περιέχεται σε πλήρως μεταλλικό κέλυφος, για προστασία από ηλεκτρομαγνητικές παρεμβολές. Συνοπτικά, τα τεχνικά χαρακτηριστικά του είναι τα εξής:

• Κεντρικός ενισχυτής επίγειων ψηφιακών καναλιών DVB-T/T2 με αποκοπή παρεμβολών 5G LTE.

• Εγκατάσταση μόνο σε εσωτερικό χώρο.

• Εύρος συχνοτήτων λήψης UHF: 470-694 MHz.

• Διαθέτει προστασία από παρεμβολές 5G LTE.

• Αποκοπή παρεμβολών 5G: <20dB.

• Είσοδοι RF: 1x UHF.

• Έξοδοι RF: 1x + 1x TEST (-20dB).

• Μέγιστη στάθμη εξόδου: 115dBμV.

• Ρυθμιζόμενη απολαβή / ενίσχυση UHF: 18 έως 34 dB.

• Λόγος θορύβου: 5dB.

• Σύνθετη αντίσταση: 75Ohm.

• Υποδοχές / Συνδέσεις: Φις θηλυκό τύπου F.

• Διαθέτει ενσωματωμένο τροφοδοτικό 220V με φις 2ΡΙΝ EU.

Δοκιμή

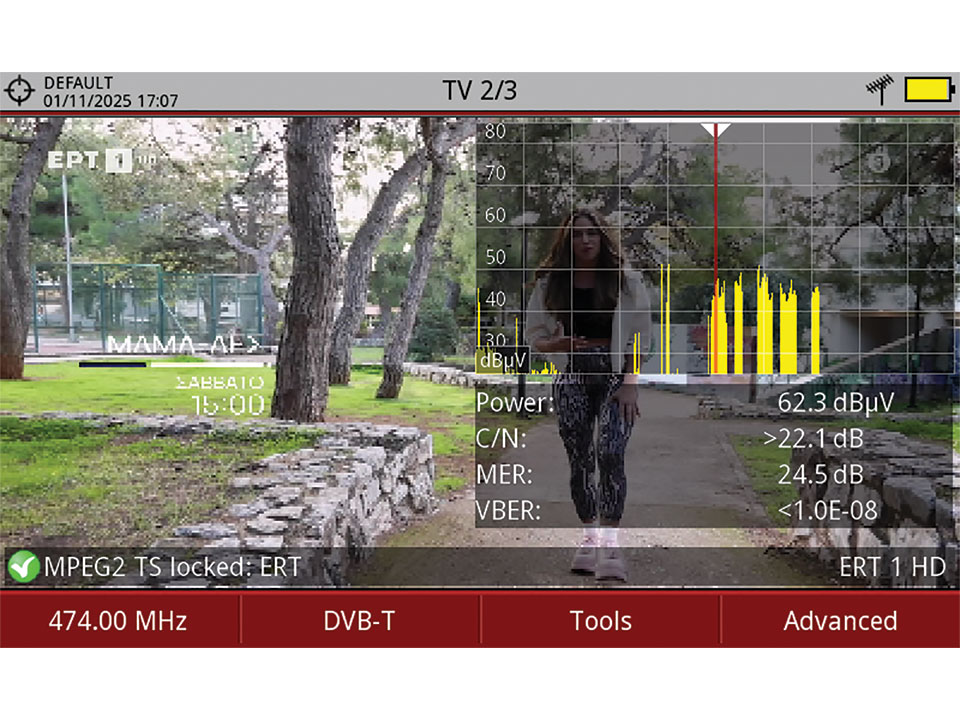

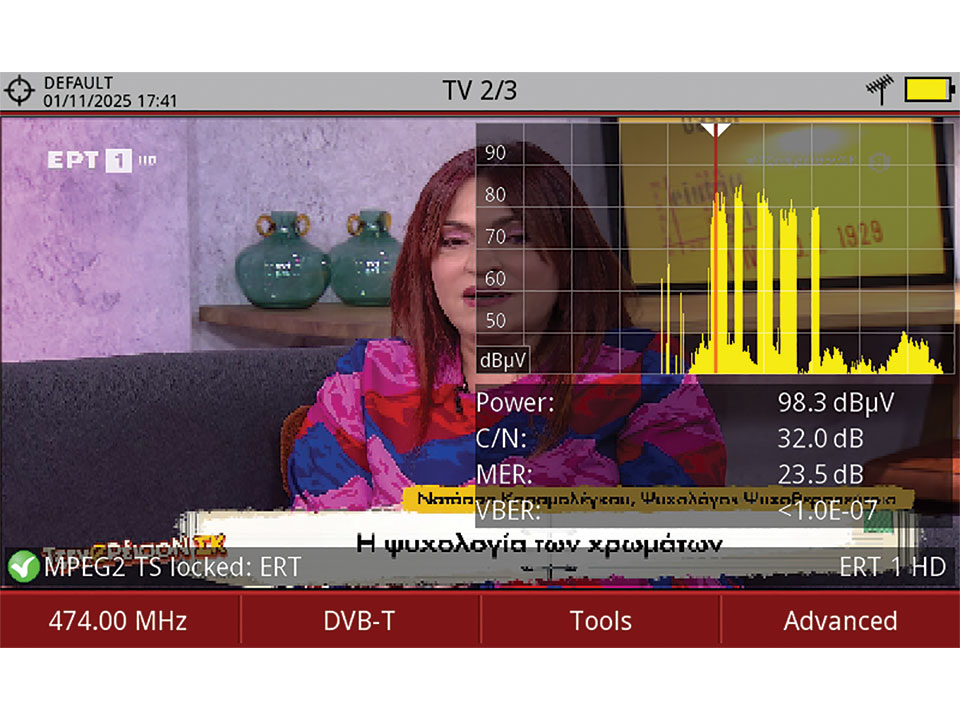

Χρησιμοποιήσαμε τον EDISION CAM-100 σε αντικατάσταση του υπάρχοντος ενισχυτή κεντρικής εγκατάστασης παλαιάς πολυκατοικίας 6 ορόφων. Αρχικά, μετρήσαμε με πεδιόμετρο το σήμα που λαμβάνουμε – χωρίς τη χρήση ενισχυτή – απευθείας από την κεραία, το οποίο έδειξε τιμή στάθμης 62,3dBμV. Στη συνέχεια, συνδέσαμε το καλώδιο της κεραίας στην είσοδο του ενισχυτή EDISION CAM-100 και στην RF OUT έξοδό του μετρήσαμε στάθμη σήματος 98,3dBμV.
