EDISION HDMI Modulator 3in1 mini loop

Ο ολοκαίνουργιος ψηφιακός διαμορφωτής της EDISION δοκιμάστηκε στο εργαστήριο της Ψηφιακής Τηλεόρασης για το τεύχος αυτού του μήνα. Πρόκειται για τον HDMI Modulator 3in1 mini loop, έναν ψηφιακό μονοκάναλο HDMI διαμορφωτή με το γνωστό mini μέγεθος του EDISION modulator, ο οποίος διαθέτει HDMI loop και RF IN είσοδο μίξης, ενώ παρέχει στην έξοδο σήμα με ανάλυση εικόνας έως Full HD 1080p 60fps.

Όπως και τα προηγούμενα μοντέλα EDISION διαμορφωτών, ο HDMI modulator 3in1 mini loop διαθέτει πολλαπλές επιλογές και ευέλικτες λειτουργίες που καλύπτουν ένα ευρύ φάσμα εφαρμογών και εγκαταστάσεων, με μία συσκευή. Είναι σχεδιασμένος να δέχεται στην είσοδό του σήμα HDMI από δορυφορικό δέκτη, αποκωδικοποιητή, TV Box, κάμερα παρακολούθησης CCTV, Digital Signage ή οποιαδήποτε άλλη οπτικοακουστική πηγή. Το σήμα αυτό το επεξεργάζεται και το διαμορφώνει στην έξοδό του σε επίγειο ψηφιακό DVB-T ή ISDB-T ή καλωδιακό DVB-C MPEG4 κανάλι με εξαιρετική ποιότητα εικόνας (Full HD 1080p 60fps) για διανομή του στο υπάρχον ομοαξονικό δίκτυο τηλεόρασης. Η ολοκαίνουρια αυτή πρόταση της EDISION αναβαθμίζει το προηγούμενο μοντέλο HDMI Modulator 3in1 mini και στα πολλά τεχνικά και εμπορικά πλεονεκτήματα που προσφέρει συμπεριλαμβάνονται έξοδος HDMI-loop, που παρέχει δυνατότητα απεικόνισης του περιεχομένου της πηγής HDMI στην κύρια τηλεόραση, καθώς και RF-IN είσοδος μίξης με τα επίγεια ψηφιακά κανάλια της κεραίας. Φυσικά, διαθέτει και την εξαιρετικά ευέλικτη και γρήγορη επιλογή των 50 έτοιμων και επιλεγόμενων ID, με λειτουργία Pre-Config για επιπλέον customization.

Περιγραφή

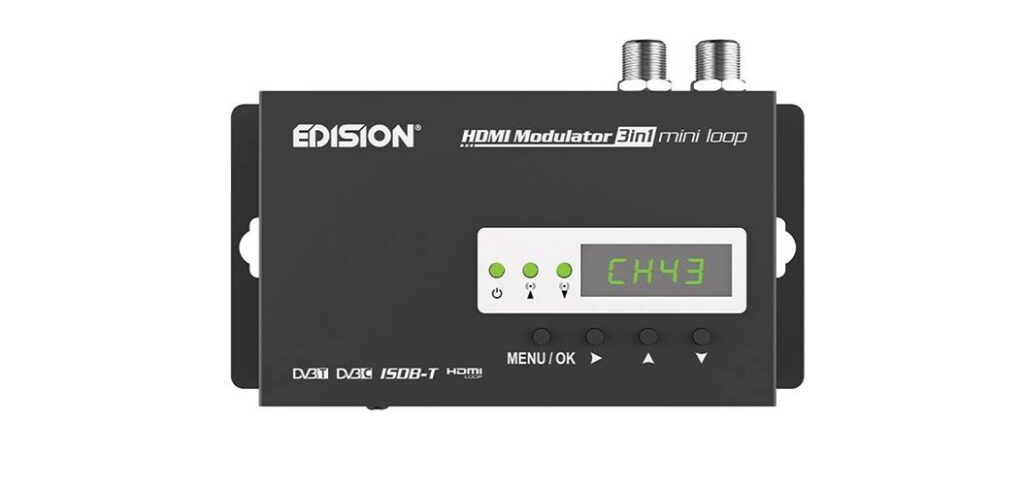

Ο EDISION HDMI Modulator 3in1 mini loop διαθέτει εξαιρετικά compact διαστάσεις για ευκολία τοποθέτησης, ακόμα και για περιπτώσεις όπου υπάρχει ελάχιστο περιθώριο χώρου στο μέρος που πρόκειται να εγκατασταθεί. Έρχεται σε μαύρο μεταλλικό σασί που έχει μέγεθος 132x84x31 mm και βάρος 410g. Η μπροστινή πλευρά του περιλαμβάνει 4-ψήφια οθόνη LED με 4 πλήκτρα (Menu / OK, δεξί, πάνω και κάτω βελάκι), που προσφέρουν άμεση πρόσβαση στο μενού για τον προγραμματισμό του, καθώς και 3 ενδεικτικά LED (ON/OFF, HDMI IN, HDMI OUT).

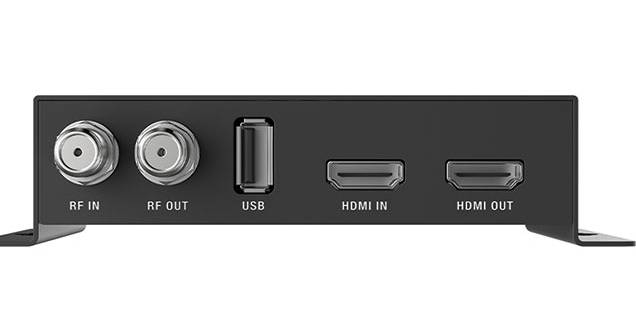

Στην επάνω πλευρά του βρίσκονται οι θύρες σύνδεσης RF IN, RF OUT, USB, HDMI IN και HDMI OUT, ενώ στην κάτω συναντάμε την υποδοχή εξωτερικής τροφοδοσίας και βίδα γείωσης. Το κουτί της συσκευασίας του modulator περιλαμβάνει τροφοδοτικό 5V 2A, βίδες και ούπα στερέωσης για επιτοίχια εγκατάσταση, καθώς και 2 εγχειρίδια χρήστη σε πολλές γλώσσες (και ελληνικά).

Τεχνικά χαρακτηριστικά

Ο EDISION HDMI Modulator 3in1 mini loop διαθέτει κεντρικό επεξεργαστή ARM9 800MHz 32Bit, εσωτερική μνήμη RAM DDRIII 16bit 1Gbit/s και NOR Flash 32Mbit. Έχει ενσωματωμένους κωδικοποιητές video MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 έως ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1 και ήχου MPEGI L1/2, MPEGII LII, HE-AAC v1/2 (2-CH). Διαθέτει είσοδο και έξοδο HDMI v1.4a και είναι συμβατός με τους αποκωδικοποιητές Cosmote TV και EON, ενώ το τηλεοπτικό κανάλι που παρέχει στην έξοδο έχει εικόνα υψηλής ευκρίνειας Full HD 1080p @60fps.

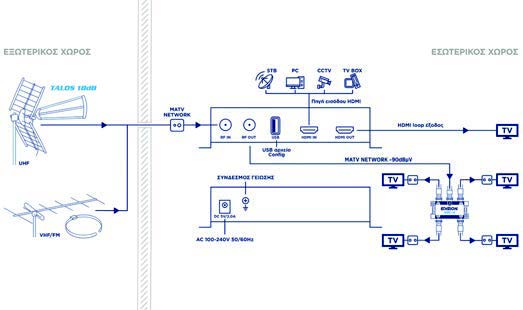

Το κανάλι αυτό μπορεί να είναι της μορφής DVB-T (VHF 05-12, UHF 21-69), ή DVB-C (47-862 MHz), ή ISDB-T (VHF 07-13, UHF 14-69). Διαθέτει RF IN είσοδο μίξης, που μπορεί – προαιρετικά – να συνδεθεί στο υφιστάμενο δίκτυο της επίγειας κεραίας, ώστε να βγάζει στην έξοδο και τα τηλεοπτικά κανάλια που λαμβάνονται στην περιοχή, χωρίς να χρειάζεται να χρησιμοποιηθεί διαχωριστής σήματος (splitter). Η προεπιλεγμένη στάθμη του σήματος εξόδου είναι 90dBμV, με δυνατότητα ρύθμισης (ανά βήμα 2dB) για εξασθένησή της έως -14dB (76dBμV) και ενίσχυσής της έως 6dB (96dBμV), ενώ η μέγιστη τιμή του MER ξεπερνάει τα 35dB. Διαθέτει, επίσης, θύρα USB 2.0, η οποία χρησιμοποιείται για αποθήκευση ή εισαγωγή έτοιμων ρυθμίσεων από USB drive (FAT32). Υποστηρίζει λειτουργία Fast Pre-Config, επιτρέποντας στον χρήστη να ρυθμίζει εύκολα και γρήγορα όλες τις παραμέτρους σήματος της μονάδας, με την επιλογή ενός από τα 50 έτοιμα και εγκατεστημένα ID. Η λειτουργία αυτή είναι απαραίτητη και σημαντική όταν έχουμε περισσότερα από ένα HDMI Modulator στην ίδια εγκατάσταση. Ο χρήστης πρέπει να επιλέξει ID (διαφορετικό σε κάθε modulator) για να αλλάξει τις παραμέτρους, ώστε να είναι δυνατός ο συντονισμός των τελικών συσκευών με το σήμα από τα HDMI modulators.

Κυρίως μενού

Για να εισέλθουμε στο κύριο μενού πατάμε μία φορά το πλήκτρο Menu/OK και για τον προγραμματισμό της μονάδας χρησιμοποιούμε τα 3 πλήκτρα κατεύθυνσης. Συγκεκριμένα, για να μεταβούμε στις επόμενες παραμέτρους πατάμε το δεξί βελάκι και για να μεταβάλλουμε την εκάστοτε τιμή τους χρησιμοποιούμε τα πλήκτρα πάνω / κάτω. Στη συνέχεια, αποθηκεύουμε τις επιλεγμένες ρυθμίσεις εφόσον πατήσουμε μία φορά το πλήκτρο Menu/OK και επιλέξουμε YES με το δεξί βελάκι, ενώ επιβεβαιώνουμε την επιλογή με το Menu/OK.

Frequency: Δείχνει την επιλεγμένη συχνότητα εξόδου RF (π.χ. 474.0) στο σήμα διαμόρφωσης DVB-C.

QAM: Δείχνει την τιμή QAM σε διαμόρφωση DVB-C.

Channel: Δείχνει το επιλεγμένο κανάλι εξόδου RF (π.χ. CH43) σε σήμα διαμόρφωσης DVB-T ή ISDB-T.

Pre–config ID: Δείχνει το τρέχον ID (π.χ. id01).

RF: Δείχνει την τιμή της στάθμης του σήματος εξόδου. Επιλέγοντας 0, η στάθμη εξόδου ρυθμίζεται στα 90dBμV, ενώ η τιμή της μπορεί να μεταβληθεί από -14dB (76dBμV) έως 6dB (96dBμV).

LCN: Δείχνει τον τρέχοντα τύπο LCN – ITC (Norway) ή ITA (Italy).

FACT: Επαναφορά σε εργοστασιακές ρυθμίσεις.

CFG: Εξαγωγή αρχείου τρεχόντων ρυθμίσεων σε USB stick.

SOFT: Δείχνει την τρέχουσα έκδοση λογισμικού.

STAN: Δείχνει το πρότυπο διαμόρφωσης (TV STANDARD) του σήματος εξόδου – DVB-T, DVB-C ή ISDB-T.

Γρήγορος προγραμματισμός με έτοιμες ρυθμίσεις

Για να ρυθμίσουμε γρήγορα τον modulator, μπορούμε να αποθηκεύσουμε το αρχείο ρυθμίσεων σε ένα USB stick FAT32, στη συνέχεια να το μεταβάλλουμε στον υπολογιστή και να το μεταφορτώσουμε ξανά στη συσκευή όποτε επιθυμούμε.

Εξαγωγή ρυθμίσεων (CFG): Για την εξαγωγή του αρχείου ρυθμίσεων με όνομα jedi_config.txt*, συνδέουμε ένα USB stick στη θύρα USB του modulator και μέσα από το κύριο μενού επιλέγουμε CFG. Πατάμε στη συνέχεια το πλήκτρο με το πάνω βελάκι και μόλις εμφανιστεί το μήνυμα SUCC σημαίνει ότι η διαδικασία ολοκληρώθηκε με επιτυχία.

Εισαγωγή ρυθμίσεων (CFG): Για εισαγωγή αρχείου έτοιμων ρυθμίσεων, χρησιμοποιούμε ένα USB drive που έχει αποθηκευμένο το σχετικό αρχείο jedi_config.txt*. Τοποθετούμε το USB drive στη θύρα USB του modulator και στη συνέχεια, το τροφοδοτούμε με ρεύμα. Όταν εμφανιστεί το μήνυμα CFG, πατάμε το πλήκτρο Menu/OK για επιβεβαίωση της διαδικασίας. Όταν η διαδικασία ολοκληρωθεί, η συσκευή θα κάνει επανεκκίνηση με τις νέες ρυθμίσεις.

Λειτουργία

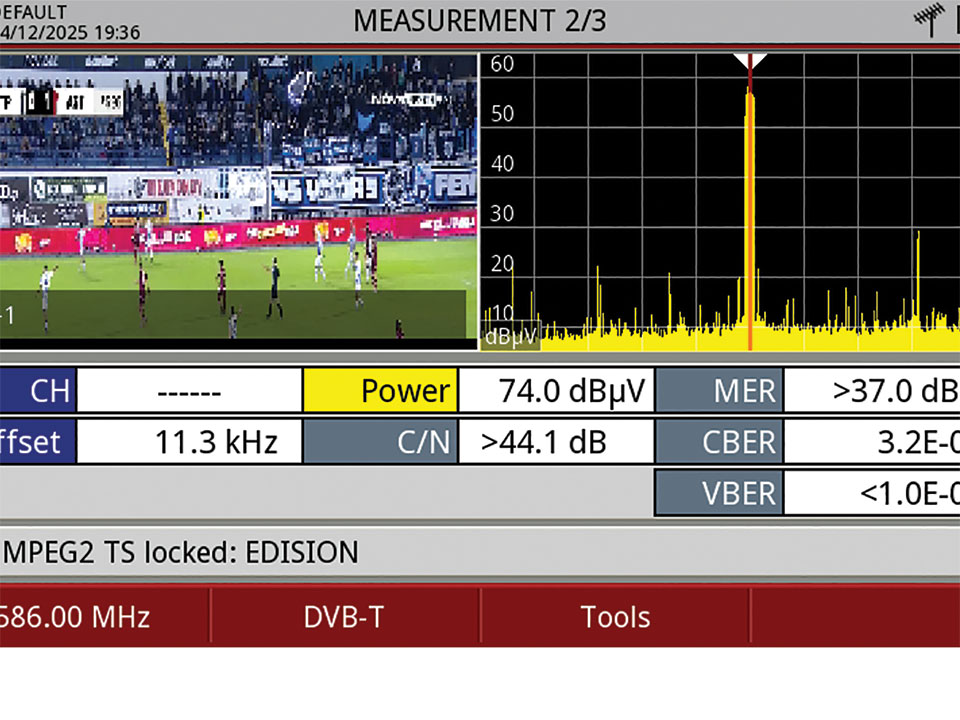

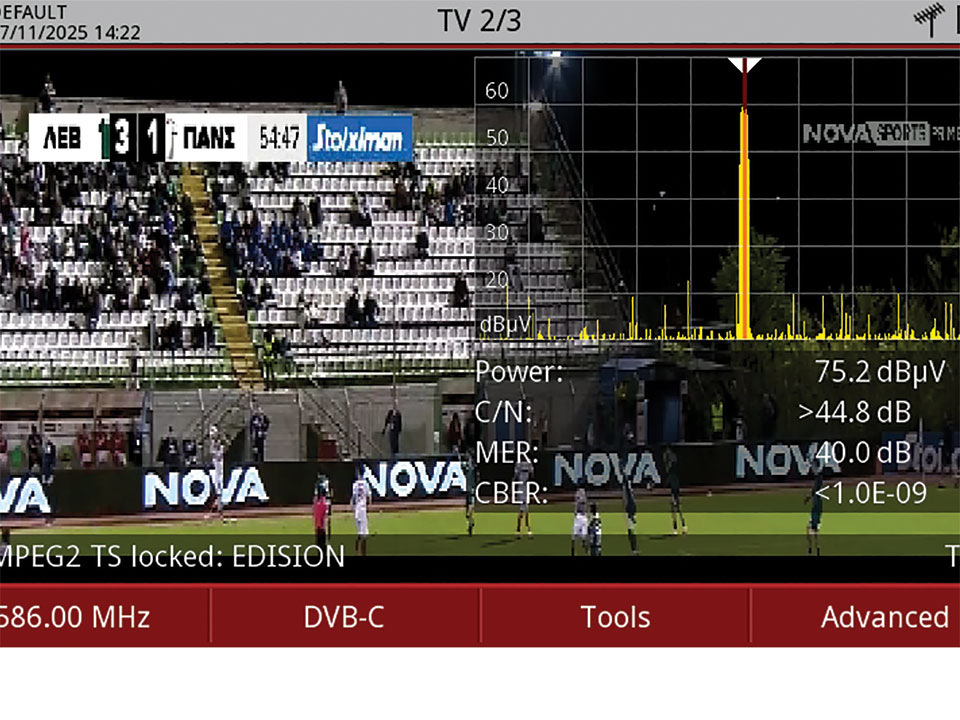

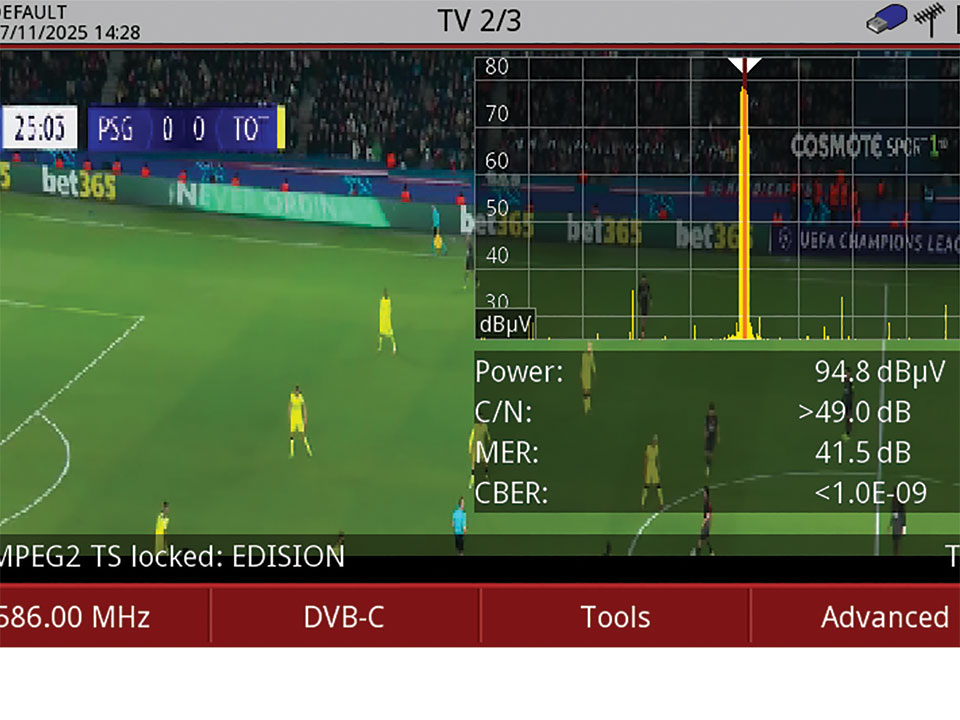

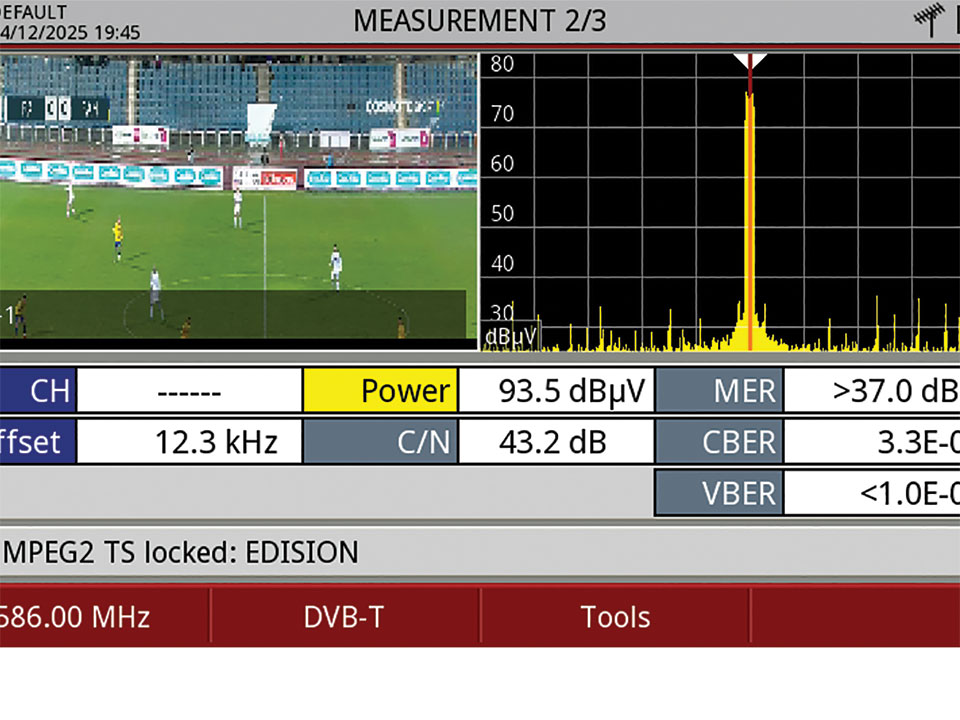

Για τη δοκιμή του EDISION HDMI Modulator 3in1 mini loop, χρησιμοποιήσαμε τους αποκωδικοποιητές των Cosmote TV και EON, συνδέοντάς τους εναλλάξ στη θύρα HDMI IN της συσκευής. Μέσα από το μενού ορίσαμε τύπο διαμόρφωσης DVB-T και κανάλι εξόδου το 35, ενώ επιλέξαμε τιμή εξασθένισης -14dB για το σήμα της EON και ενίσχυσης 6dB για το σήμα της Cosmote TV. Έχοντας συνδεδεμένο τον modulator στο ομοαξονικό δίκτυο, συντονίσαμε την τηλεόραση στο κανάλι 35 της μπάντας των UHF και παρακολουθήσαμε και στις δύο περιπτώσεις τηλεοπτικό πρόγραμμα με πεντακάθαρη εικόνα υψηλής ευκρίνειας Full HD. Στη συνέχεια, μετρήσαμε με πεδιόμετρο την έξοδο RF OUT του modulator και λάβαμε στάθμη σήματος εξόδου 74dBμV με MER >37dB στο πρόγραμμα της Nova (EON) και 93,5dBμV με MER >37dB στο πρόγραμμα της Cosmote TV.

Πέρα από το ομοαξονικό δίκτυο, χάρη στη σημαντική λειτουργία HDMI-loop, που παρέχει τη δυνατότητα απεικόνισης του περιεχομένου της πηγής HDMI στην κύρια τηλεόραση σε πραγματικό χρόνο, είχαμε LIVE εικόνα Cosmote TV ή EON (ανάλογα με το κανάλι που διαμορφώσαμε, στο οποίο είναι συντονισμένος ο αποκωδικοποιητής) στην κύρια τηλεόραση μέσω της θύρας HDMI out χωρίς την καθυστέρηση της διαμόρφωσης.
