EDISION HDMI Modulator 3in1 pro

Ένα μοντέλο ψηφιακού διαμορφωτή που προσφέρει πολλά τεχνικά και εμπορικά πλεονεκτήματα, δοκιμάσαμε για να παρουσιάσουμε στο τεύχος αυτού του μήνα. Πρόκειται για τον EDISION HDMI Modulator 3in1 pro, έναν ψηφιακό μονοκάναλο HDMI διαμορφωτή με ενσωματωμένο πομπό υπέρυθρων IR Tx και δυνατότητα απευθείας σύνδεσης της πηγής HDMI στην κύρια τηλεόραση μέσω HDMI–loop, ο οποίος παρέχει στην έξοδο διαμορφωμένο κανάλι με Full HD ανάλυση 1080p 60fps.

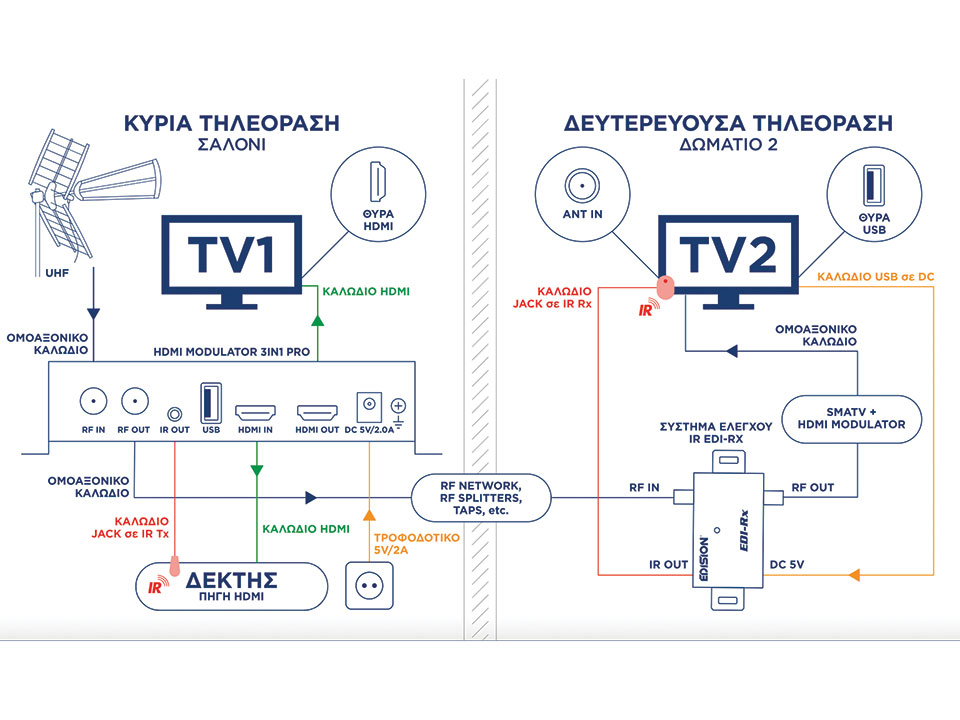

Ο EDISION HDMI Modulator 3in1 pro διαθέτει πολλαπλές επιλογές και ευέλικτες λειτουργίες για να καλύπτει ένα ευρύ φάσμα επιλογών και εγκαταστάσεων, καθώς επιτρέπει στον χρήστη να μπορεί με μία συσκευή να επιλέξει μεταξύ 3 τύπων σήματος εξόδου. Δέχεται είσοδο σήματος από οποιαδήποτε πηγή HDMI, όπως δορυφορικό δέκτη, TV Box, κάμερα CCTV, DVD, Digital Signage κ.ά., το επεξεργάζεται και το διαμορφώνει στην έξοδό του σε επίγειο ψηφιακό DVB-T ή ISDB-T ή καλωδιακό DVB-C MPEG4 κανάλι με εικόνα υψηλής ευκρίνειας Full HD. Χάρη στο ενσωματωμένο HDMI-loop διατηρείται η δυνατότητα σύνδεσης μεταξύ της κύριας τηλεόρασης και της οπτικοακουστικής πηγής μέσω καλωδίου HDMI, ενώ το διαμορφωμένο κανάλι εξόδου μπορεί εύκολα να συνδεθεί στο υπάρχον ομοαξονικό δίκτυο, ώστε να λαμβάνεται από όλες τις τηλεοράσεις του σπιτιού, του ξενοδοχείου, του γραφείου, του πρακτορείου ΟΠΑΠ ή οποιουδήποτε άλλου επαγγελματικού χώρου. Επιπλέον, έχει ενσωματωμένο πομπό υπέρυθρων IR Tx και με τη χρήση μιας προαιρετικής εξωτερικής μονάδας επέκτασης δέκτη IR (όπως το EDI-Rx), ο χρήστης μπορεί να μεταφέρει σήματα τηλεχειριστηρίου μέσω του ομοαξονικού δικτύου, για να ελέγχει την πηγή HDMI από μια δεύτερη τηλεόραση ή και περισσότερες.

Περιγραφή

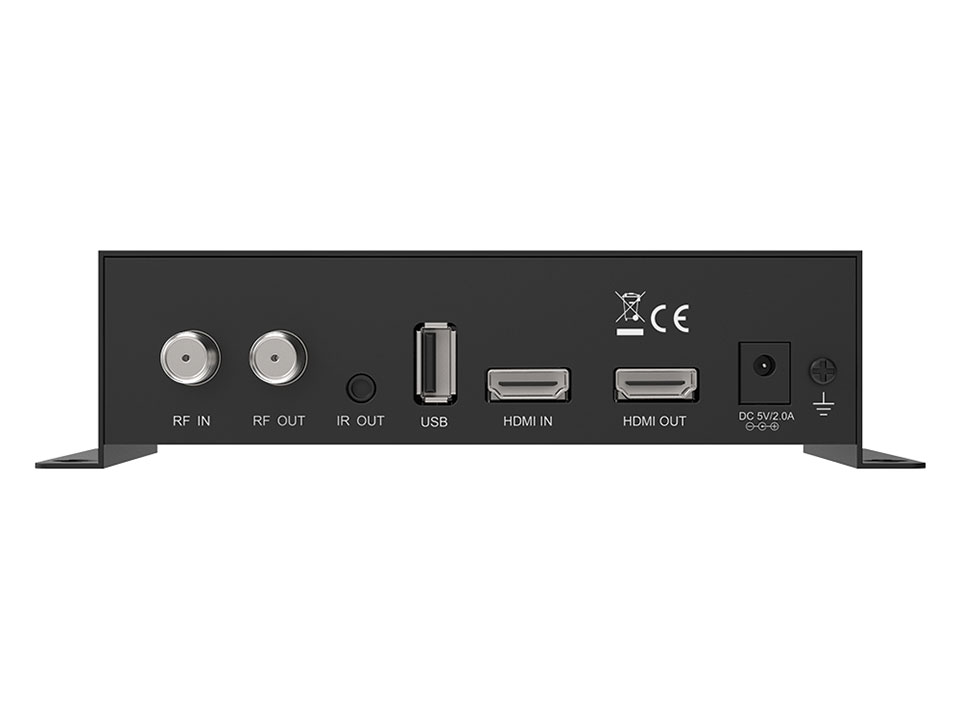

Ο EDISION HDMI Modulator 3in1 pro έρχεται σε μαύρο μεταλλικό σασί, με διαστάσεις 164x106x41 χιλιοστών. Η πρόσοψή του διαθέτει οθόνη OLED με λειτουργία αναμονής και 6 πλήκτρα χειρισμού για άμεση πρόσβαση στο μενού και τον προγραμματισμό του. Στη δεξιά και την αριστερή πλευρά του υπάρχουν γρίλιες εξαερισμού για απαγωγή της θερμότητας από το εσωτερικό του, ενώ στην πάνω πλευρά του είναι τοποθετημένες βίδα γείωσης, υποδοχή εξωτερικής τροφοδοσίας 5V DC 2.0A, θύρες HDMI OUT, HDMI IN, USB, IR OUT και υποδοχές RF OUT, RF IN. Το κουτί της συσκευασίας του modulator περιλαμβάνει τροφοδοτικό 5V 2.0A, καλώδιο jack σε IR TX, βίδες και ούπα στερέωσης για επιτοίχια εγκατάσταση, καθώς και 2 εγχειρίδια χρήστη σε πολλές γλώσσες (και ελληνικά).

Τεχνικά χαρακτηριστικά

Ο EDISION HDMI Modulator 3in1 pro διαθέτει κεντρικό επεξεργαστή ARM9 800MHz 32Bit, εσωτερική μνήμη RAM DDRIII 16bit 1Gbit/s και NOR Flash 32Mbit. Έχει ενσωματωμένους κωδικοποιητές video MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 έως ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1 και ήχου MPEGI L1/2, MPEGII LII, HE-AAC v1/2 (2-CH). Διαθέτει θύρα HDMI v1.4a και δίνει στην RF OUT έξοδο διαμορφωμένο κανάλι τύπου DVB-T (VHF 05-12, UHF 21-69) ή DVB-C (47-862 MHz) ή ISDB-T (VHF 07-13, UHF 14-69), με έως Full HD ανάλυση 1080p fps. Η στάθμη εξόδου ρυθμίζεται από 76 έως 96 dBμV και το MER είναι περισσότερο από 35dB. Διαθέτει επίσης θύρα USB, για εξαγωγή / εισαγωγή έτοιμων ρυθμίσεων και αναβάθμιση λογισμικού. Χάρη στη λειτουργία Fast Pre-Config και την ευέλικτη επιλογή ενός εκ των 50 έτοιμων και εγκατεστημένων ID, ο χρήστης μπορεί να ρυθμίζει εύκολα και γρήγορα όλες τις παραμέτρους σήματος της μονάδας. Η λειτουργία αυτή είναι απαραίτητη και σημαντική όταν έχουμε περισσότερα από ένα HDMI Modulator στην ίδια εγκατάσταση. Ο χρήστης πρέπει να επιλέξει ID για να αλλάξει τις παραμέτρους, ώστε να είναι δυνατός ο συντονισμός των τελικών συσκευών με το σήμα από τα HDMI Modulators.

Μενού

Για είσοδο στο κύριο μενού πατάμε το πλήκτρο Menu / OK, ενώ για να περιηγηθούμε στις παραμέτρους του χρησιμοποιούμε αριστερό / δεξί πλήκτρο. Για να εισέλθουμε σε μια παράμετρο πατάμε το Menu / OK, για μεταβολή της τιμής της χρησιμοποιούμε πάνω / κάτω πλήκτρο, για να την επιβεβαιώσουμε πατάμε το Menu / OK και στη συνέχεια, για να αποθηκεύσουμε την αλλαγή επιλέγουμε Save, πατώντας το Menu / OK.

Freq DVB–T ή ISDB–T: Δείχνει το επιλεγμένο κανάλι εξόδου RF.

Freq DVB–C: Δείχνει την επιλεγμένη συχνότητα εξόδου RF στο καλωδιακό σήμα διαμόρφωσης DVB-C.

TV Standard: Δείχνει τον τύπο του σήματος διαμόρφωσης (DVB-T / ISDB-T / DVB-C).

QAM (μόνο για DVB–C): Δείχνει την τιμή QAM.

Symbol Rate (μόνο για DVB–C): Δείχνει την τιμή του Symbol Rate.

Pre–config ID: Δείχνει το τρέχον ID (π.χ. id01).

RF level: Δείχνει την τιμή της στάθμης του σήματος εξόδου. Επιλέγοντας 0, η στάθμη εξόδου ρυθμίζεται στα 90dBμV, ενώ η τιμή της μπορεί να μεταβληθεί από -14dB (76dBμV) έως +6dB (96dBμV).

Name: Δείχνει το όνομα του καναλιού.

LCN Type: Δείχνει τον τρέχοντα τύπο LCN: ITC (Norway) ή ITA (Italy).

LCN: Δείχνει τον τρέχοντα αριθμό LCN.

Constellation: Δείχνει την τρέχουσα τιμή Constellation.

Bandwidth (μόνο για DVB–T ή ISDB–T): Δείχνει την τρέχουσα τιμή του Bandwidth.

FEC: Δείχνει την τρέχουσα τιμή FEC.

FFT: Δείχνει την τρέχουσα τιμή FFT.

Guard Int.: Δείχνει την τρέχουσα τιμή Guard Interval.

ONID: Δείχνει την τρέχουσα τιμή ONID.

TSID: Δείχνει την τρέχουσα τιμή TSID.

Network ID: Δείχνει την τρέχουσα τιμή Network ID.

Network Name: Δείχνει το τρέχον όνομα δικτύου.

PCR GAP: Δείχνει την τρέχουσα τιμή PCR GAP. Δυνατότητα αλλαγής με επιλογή από -5 έως +5, για ρύθμιση του συγχρονισμού ήχου / εικόνας.

Audio bitrate: Δείχνει την τρέχουσα τιμή Audio bitrate.

Audio format: Δείχνει τον τρέχοντα τύπο ήχου (MPEG2 ή AAC).

Audio pid: Δείχνει την τρέχουσα τιμή Audio pid.

Video pid: Δείχνει την τρέχουσα τιμή Video pid.

Pmt pid: Δείχνει την τρέχουσα τιμή Pmt pid.

Service ID: Δείχνει την τρέχουσα τιμή Service ID.

Video bitrate: Δείχνει την τρέχουσα τιμή Video bitrate.

Resolution: Δείχνει την τρέχουσα ανάλυση του καναλιού εξόδου.

OLED Standby: Δείχνει τη λειτουργία αναμονής της οθόνης OLED (ON ή OFF).

Factory reset: Πατώντας το πάνω βελάκι, πραγματοποιείται επαναφορά στις εργοστασιακές ρυθμίσεις.

Save to USB: Πατώντας το πάνω βελάκι, γίνεται εξαγωγή αρχείου των τρεχόντων ρυθμίσεων σε USB stick (εμφάνιση μηνύματος success). Το αρχείο αποθηκεύεται με όνομα jedi_config.txt*. Αντίστοιχα, για εισαγωγή αρχείου ρυθμίσεων jedi_config.txt*, συνδέουμε στη συσκευή το USB stick που περιέχει το αρχείο και στη συνέχεια, την τροφοδοτούμε με ρεύμα. Όταν εμφανιστεί το μήνυμα cfg from USB, πατάμε το Menu / OK για να εκτελεστεί η διαδικασία και όταν αυτή ολοκληρωθεί, η συσκευή θα κάνει επανεκκίνηση με τις νέες ρυθμίσεις.

Soft Version: Δείχνει την τρέχουσα έκδοση λογισμικού.

Λειτουργία

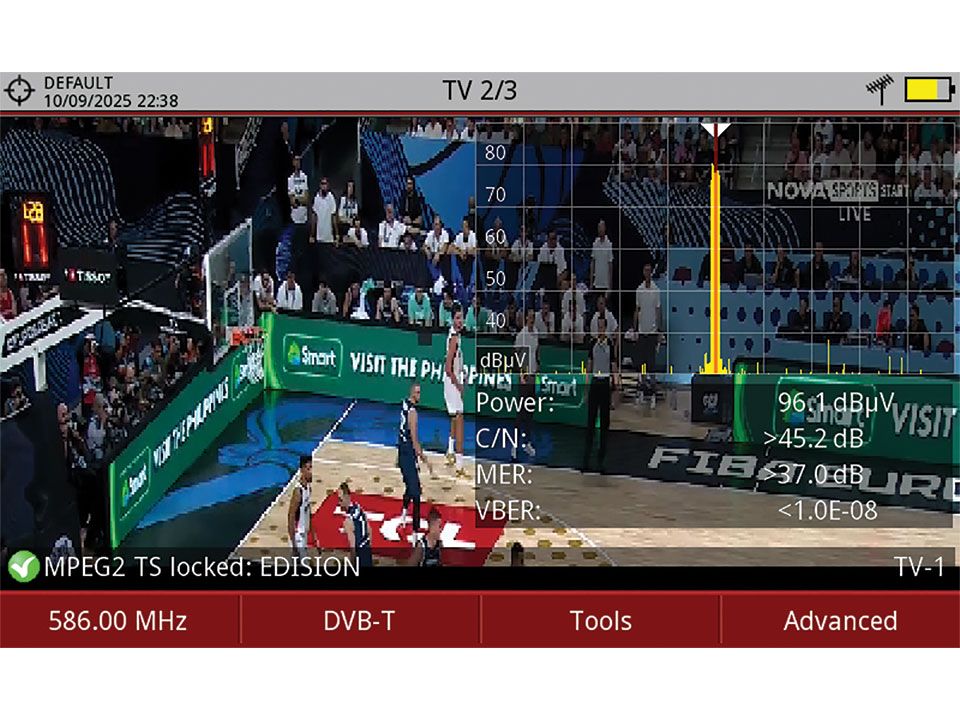

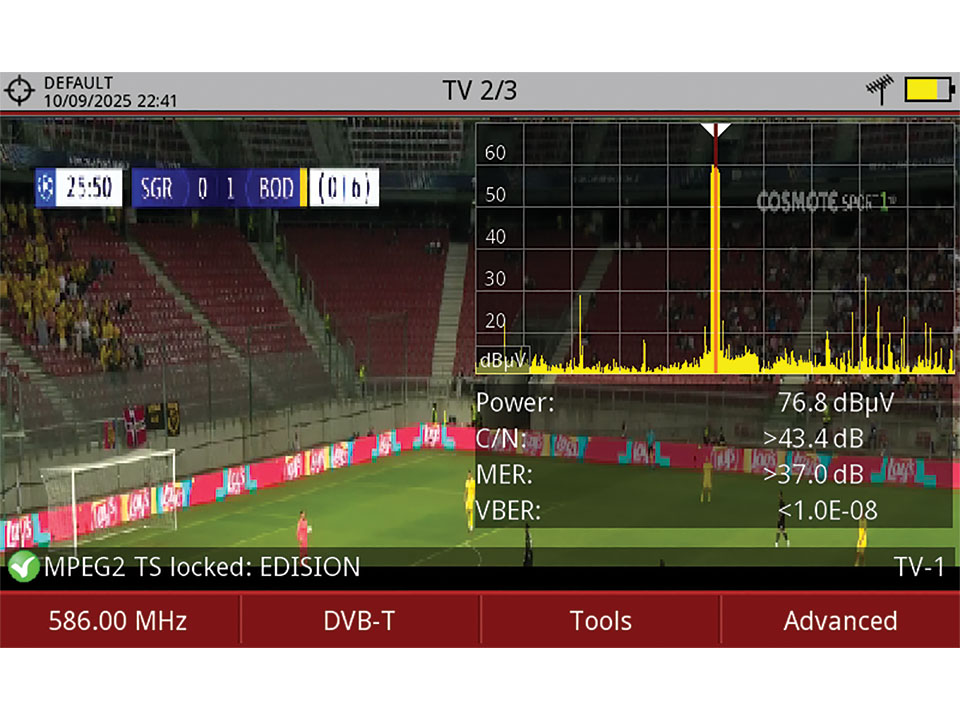

Ο EDISION HDMI Modulator 3in1 pro είναι συμβατός με τους αποκωδικοποιητές των Cosmote TV και EON, τους οποίους συνδέαμε εναλλάξ για να δοκιμάσουμε τη λειτουργία του διαμορφωτή. Από το μενού της συσκευής και την παράμετρο TV Standard επιλέξαμε το DVB-T, από το Freq DVB-T ορίσαμε κανάλι εξόδου το 35, ενώ από το RF level ρυθμίσαμε την τιμή της στάθμης εξόδου με εξασθένιση -14dB για το σήμα της Cosmote TV και ενίσχυση +6dB για το σήμα της EON. Με συνδεδεμένο τον modulator στο ομοαξονικό δίκτυο, συντονίσαμε την τηλεόραση στο κανάλι 35 και παρακολουθήσαμε τηλεοπτικό πρόγραμμα με εικόνα υψηλής ευκρίνειας Full HD, τόσο από την Cosmote TV, όσο και από την EON. Στη συνέχεια, μετρήσαμε με πεδιόμετρο το σήμα στην έξοδο RF OUT του modulator και λάβαμε στάθμη 76,8dBμV με MER >37,0dB στο πρόγραμμα της Cosmote TV και 96,1dBμV με MER >37,0dB στο πρόγραμμα της Nova (EON).
