EDISION Κεντρικός Ενισχυτής CAM-300
Για κανάλια DVB-T/T2 & FM χωρίς παρεμβολές από 5G LTE!

Ένας νέος κεντρικός ενισχυτής της EDISION κυκλοφόρησε πρόσφατα στην ελληνική αγορά, προσαρμοσμένος στις σύγχρονες ανάγκες που έχουν διαμορφωθεί από την απόδοση του φάσματος των 700MHz στην κινητή τηλεφωνία και τα δίκτυα 5G. Πρόκειται για τον EDISION CAM-300, έναν ευρυζωνικό ενισχυτή κεντρικής κεραίας με 2 εισόδους UHF και 1 είσοδο VHF/FM, ο οποίος συνδυάζει αξιόπιστη λειτουργία και αυτόματη αποκοπή παρεμβολών από σήματα 5G LTE, σε κεντρικές εγκαταστάσεις πολυκατοικιών και άλλων κτιρίων.
Συνεχίζοντας την παράδοσή της να κατασκευάζει μεγάλη γκάμα ποιοτικών προϊόντων λήψης, επεξεργασίας και διανομής τηλεοπτικού σήματος, η EDISION παρουσιάζει έναν νέο ενισχυτή κεντρικής κεραίας με πολλαπλές εισόδους. Ο CAM-300 είναι ένα μοντέλο που παρέχει στον τεχνικό δυνατότητα για διαφορετικές επιλογές σύνδεσης στις εισόδους του, ενισχύοντας το σήμα για όλο το κτίριο στο οποίο θα εγκατασταθεί.

Περιγραφή

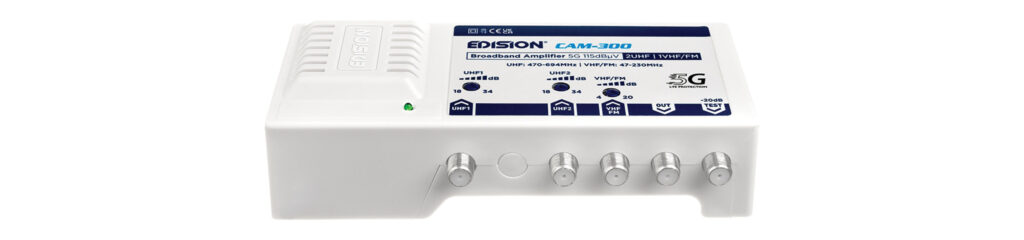

Ο EDISION CAM-300 έρχεται σε λευκό συμπαγές κυτίο από συνθετικό υλικό, το οποίο έχει διαστάσεις 170x85x40 χιλιοστών και βάρος 360 γραμμαρίων. Εντός του κυτίου βρίσκεται το τροφοδοτικό του ενισχυτή, ενώ εξωτερικά του είναι τοποθετημένα το ενδεικτικό (πράσινο) LED λειτουργίας και 5 υποδοχές σύνδεσης τύπου F. Συγκεκριμένα, οι είσοδοι UHF1, UHF2 και VHF/FM με 3 ανεξάρτητα ποτενσιόμετρα ενίσχυσης, η έξοδος OUT με μέγιστη στάθμη εξόδου 115dBμV και η ανεξάρτητη έξοδος TEST (-20dB) για δοκιμές. Στο κουτί της συσκευασίας του ενισχυτή περιλαμβάνονται μικροσκοπικό πλαστικό κατσαβίδι για ρυθμίσεις, βίδες και ούπα στερέωσης, καθώς και πολύγλωσσο εγχειρίδιο χρήστη.

Χαρακτηριστικά
Ο EDISION CAM-300 είναι ένας κεντρικός ενισχυτής επίγειων ψηφιακών καναλιών DVB-T/T2 και ραδιοφωνικών FM, για μεγάλες εγκαταστάσεις κεραιοσυστημάτων. Διαθέτει 3 ανεξάρτητες εισόδους σήματος, όπου η καθεμία έχει το δικό της ποτενσιόμετρο ενίσχυσης 18-34dB, για να ρυθμίζεται κατάλληλα από τον εκάστοτε τεχνικό. Ο τεχνικός έχει στη διάθεσή του διαφορετικές επιλογές σύνδεσης, που του προσφέρουν τις εξής δυνατότητες: είτε τη σύνδεση 2 κεραιών UHF και μίας κεραίας FM στην είσοδο VHF/FM, είτε τον συνδυασμό μιας κεραίας UHF για τα επίγεια ψηφιακά κανάλια μαζί με ένα modulator σε διαφορετική είσοδο από την κεραία, για την κατάλληλη απομόνωση και μίξη των σημάτων εισόδου και τη σωστή διανομή προς όλες τις τηλεοράσεις του κτιρίου. Ο ενισχυτής έχει επίσης ενσωματωμένο φίλτρο αποκοπής παρεμβολών 5G LTE για κάθε είσοδο UHF, που το κύκλωμά του περιέχεται σε πλήρως μεταλλικό κέλυφος, για προστασία από ηλεκτρομαγνητικές παρεμβολές. Συνοπτικά, τα τεχνικά χαρακτηριστικά του EDISION CAM-300 είναι τα εξής:
• Κεντρικός ενισχυτής επίγειων ψηφιακών καναλιών DVB-T/T2 και ραδιοφωνικών FM, με αποκοπή παρεμβολών 5G LTE.
• Εγκατάσταση μόνο σε εσωτερικό χώρο.
• Εύρος συχνοτήτων λήψης UHF1 (470-694 MHz), UHF2 (470-694 MHz), VHF/FM (47-230 MHz).
• Προστασία από παρεμβολές 5G LTE.
• Αποκοπή παρεμβολών 5G <20dB.
• Είσοδοι RF: 2UHF 1VHF/FM.
• Έξοδοι RF: 1 + 1 TEST (-20dΒ).
• Μέγιστη στάθμη εξόδου 115dBμV.
• Ρυθμιζόμενη απολαβή / ενίσχυση UHF1 από 18 έως 34 dB, UHF2 από 18 έως 34 dB, VHF/FM από 4 έως 20 dB.
• Ανεξάρτητο ρυθμιστικό ενίσχυσης, ανά είσοδο σήματος.
• Λόγος θορύβου 5dB.
• Σύνθετη αντίσταση 75Ohm.
• Υποδοχές / Συνδέσεις: Φις θηλυκό τύπου F.
• Ενσωματωμένο τροφοδοτικό 220V με φις 2ΡΙΝ EU.

Δοκιμή

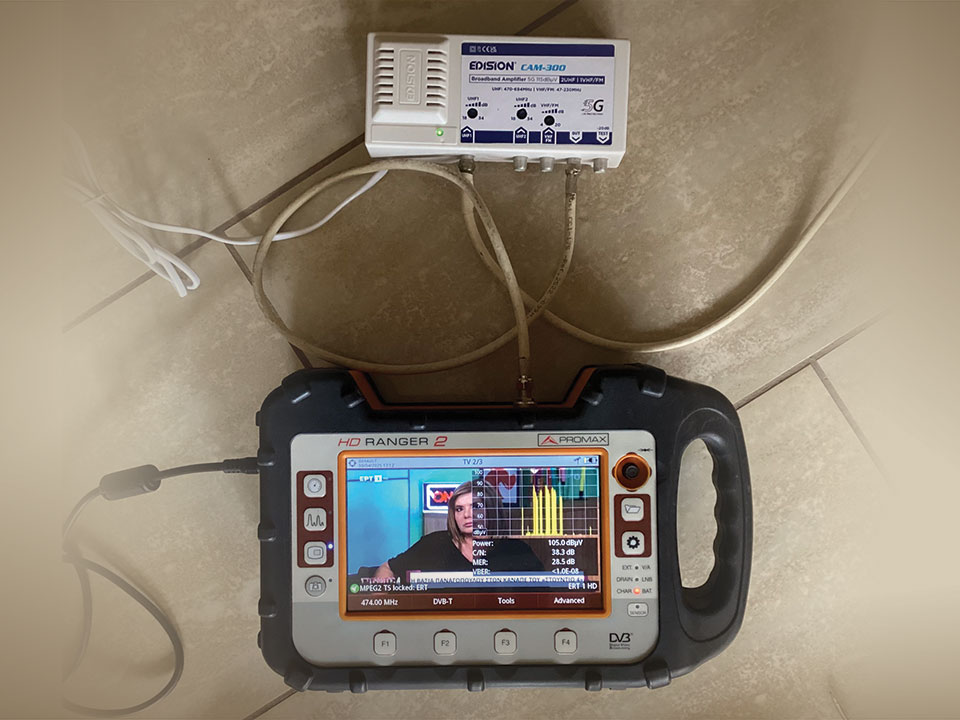

Ο ενισχυτής EDISION CAM-300 δοκιμάστηκε με ικανοποιητικά αποτελέσματα σε κεντρική εγκατάσταση πολυκατοικίας. Η είσοδός του UHF1 συνδέθηκε στο καλώδιο της κεραίας, ενώ στην υποδοχή OUT συνδέσαμε πεδιόμετρο και μετρήσαμε υψηλή στάθμη σήματος εξόδου.
