EDISION LIA-200 & LIA-301

Δύο νέα μοντέλα ενισχυτών EDISION δοκιμάσαμε για να σας παρουσιάσουμε στο τεύχος αυτού του μήνα. Πρόκειται για τον LIA-200 και τον LIA-301, οι οποίοι είναι ενισχυτές γραμμής επίγειων ψηφιακών καναλιών DVB-T/T2 και ραδιοφωνικών FM, με ενσωματωμένο φίλτρο αποκοπής παρεμβολών 5G LTE. Διαθέτουν μία είσοδο ευρείας μπάντας που είναι κοινή για σήματα UHF, VHF και FM, καθώς και 2 ή 3 εξόδους TV αντίστοιχα.

Οι ενισχυτές γραμμής LIA-200 και LIA-301 αποτελούν ένα εξαιρετικό συμπλήρωμα στη σειρά ενισχυτών EDISION, καθώς συνοδεύονται από σύγχρονα τεχνικά χαρακτηριστικά και υψηλή αισθητική. Διαθέτουν ισχυρή ενίσχυση (ρυθμιζόμενη), καθώς και εξαιρετικά compact διαστάσεις για εύκολη και διακριτική τοποθέτηση σε κάθε σημείο εγκατάστασης, όπως π.χ. πίσω από την τηλεόραση, σε σημείο εσωτερικού χώρου όπου βρίσκεται γραμμή καλωδίου τηλεόρασης προς μία ή και περισσότερες τηλεοράσεις, όπως επίσης και σε γραμμή διανομής την οποία θα επιλέξει ο τεχνικός της εγκατάστασης, για να την ενισχύσει προς τις τηλεοράσεις.

Περιγραφή

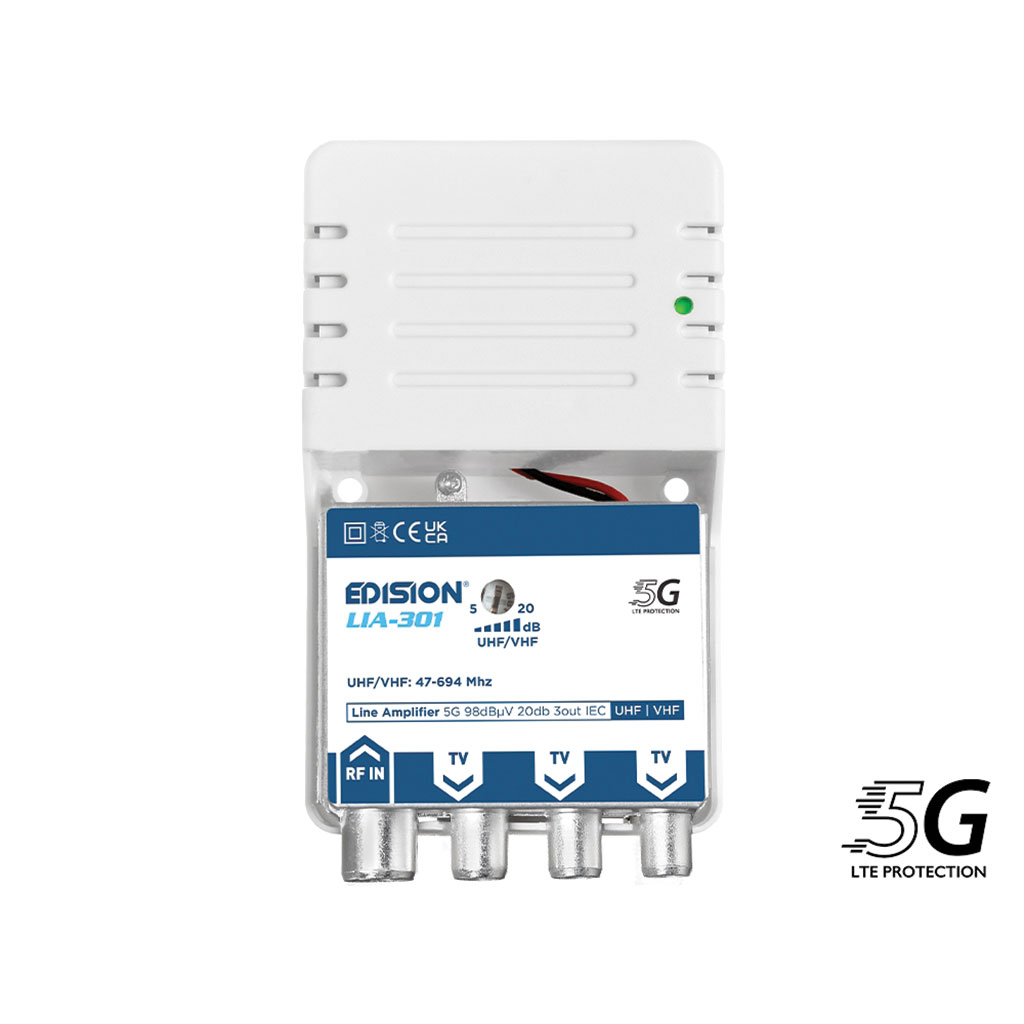

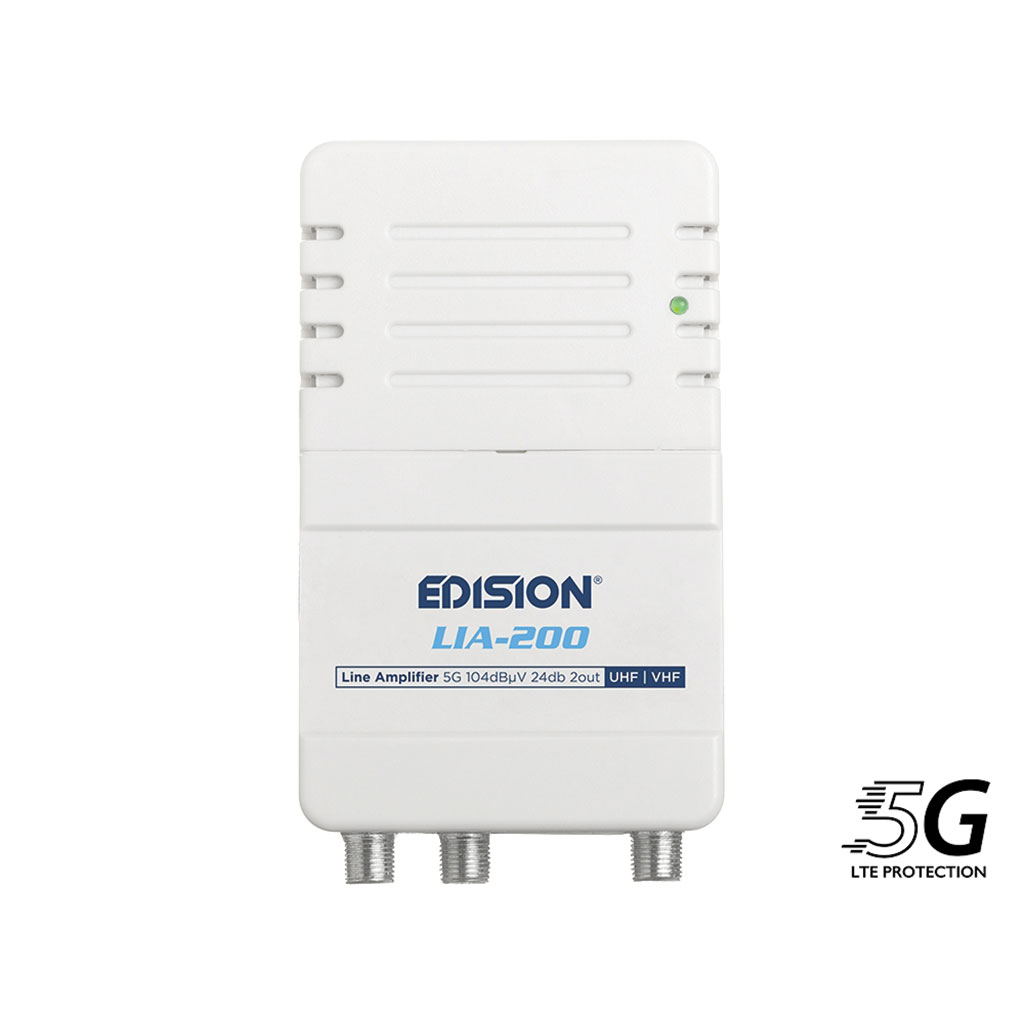

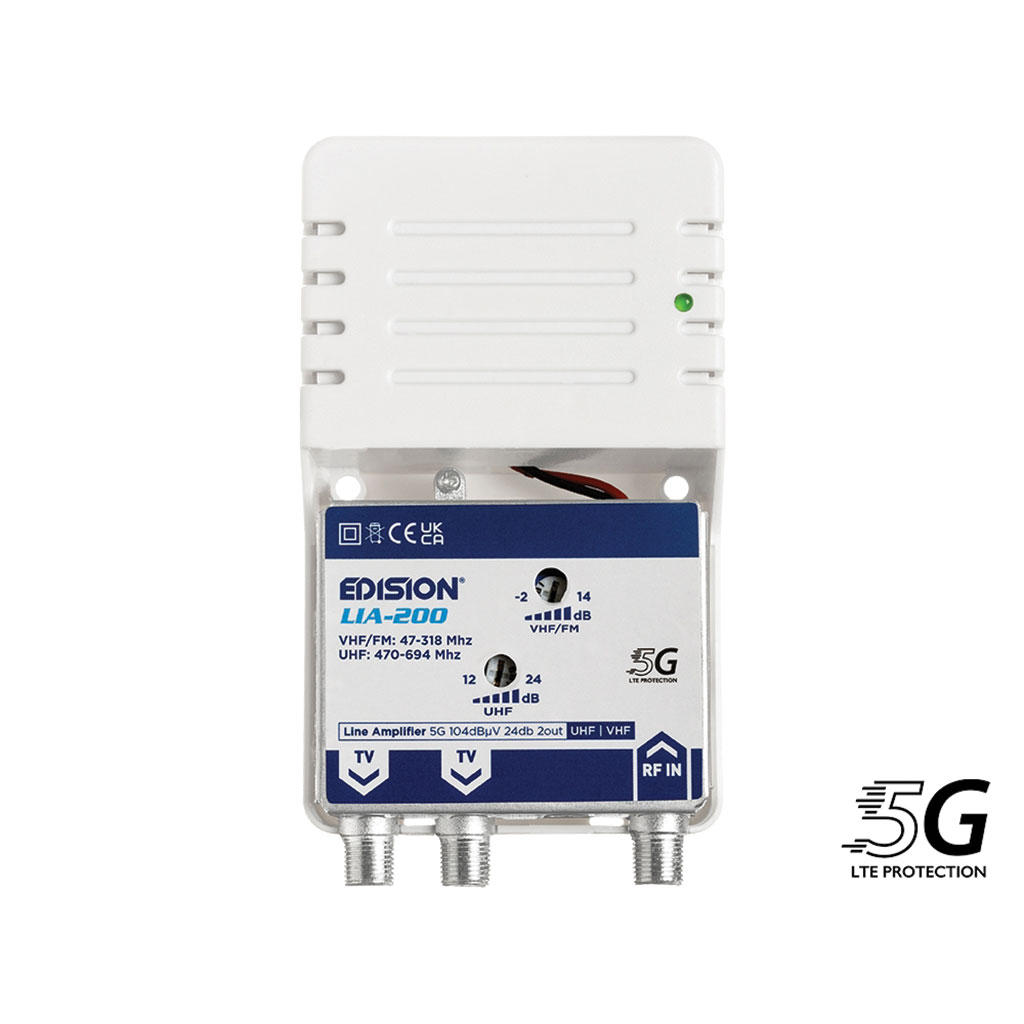

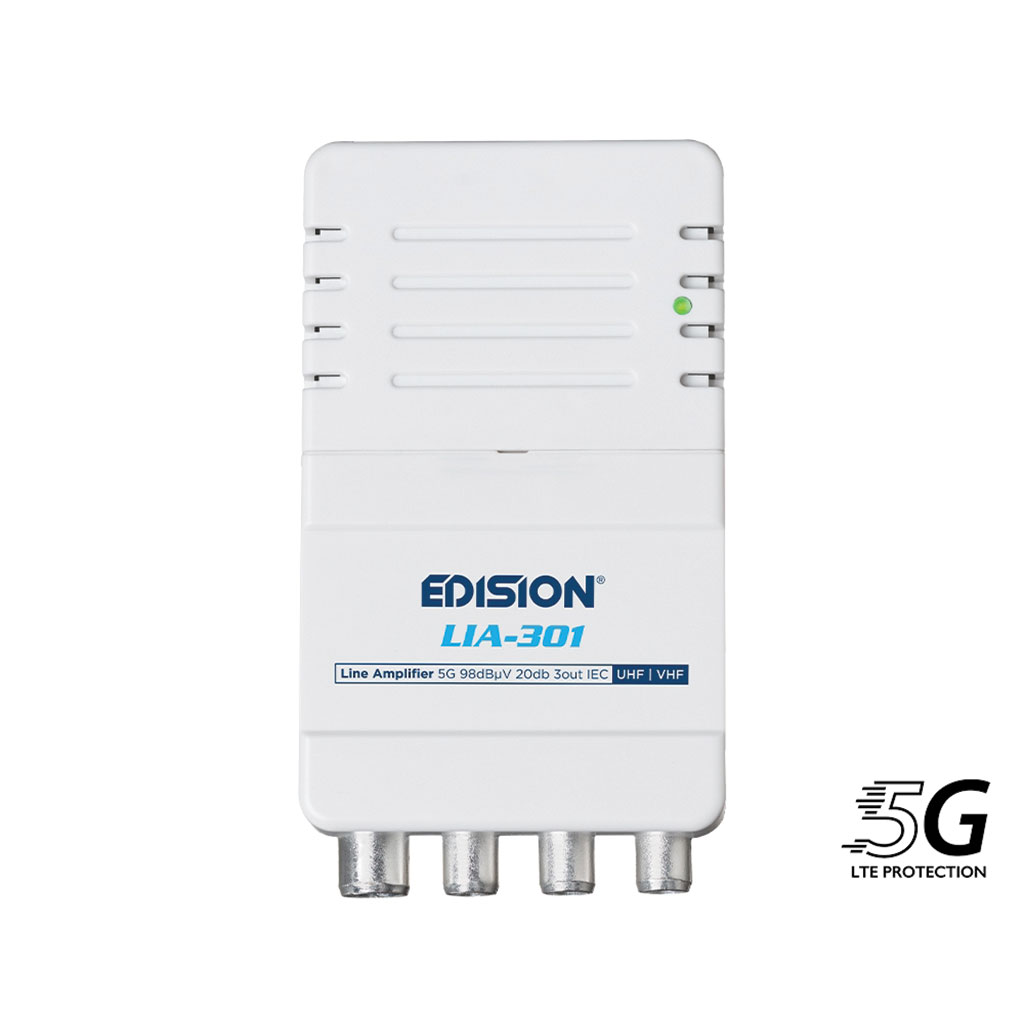

Οι μονάδες των ενισχυτών γραμμής LIA-200 και LIA-301 βρίσκονται, μαζί με το τροφοδοτικό τους, εντός λευκού συμπαγούς κυτίου από συνθετικό υλικό, διαστάσεων 70x125x35 χιλιοστών και βάρους 230 γραμμαρίων. Διαθέτουν αποσπώμενο κάλυμμα και εσωτερικά επάνω στον ενισχυτή, βρίσκονται οι ενδείξεις εισόδου και εξόδου του σήματος και η πρόσβαση στα ρυθμιστικά ενίσχυσης του σήματος εισόδου. Έχουν ενσωματωμένο τροφοδοτικό 220V και καλώδιο με φις 2PIN EU, ενδεικτικό πράσινο LED λειτουργίας, ενώ στην κάτω πλευρά τους διαθέτουν μία υποδοχή σύνδεσης RF IN τύπου F (LIA-200) ή φις TV θηλυκό (LIA-301) και 2 εξόδους TV (LIA-200) τύπου F ή 3 εξόδους TV (LIA-301) με φις TV αρσενικό. Στα περιεχόμενα της συσκευασίας κάθε ενισχυτή περιλαμβάνονται ένα σακουλάκι με πλαστικό κατσαβίδι για ρυθμίσεις και βίδες με ούπα στερέωσης, καθώς και πολύγλωσσο εγχειρίδιο χρήστη.

Χαρακτηριστικά

Οι EDISION LIA-200 και LIA-301 είναι ενισχυτές γραμμής επίγειων ψηφιακών καναλιών DVB-T/T2 και ραδιοφωνικών FM, οι οποίοι προορίζονται για εγκατάσταση μόνο σε εσωτερικό χώρο. Είναι σχεδιασμένοι και κατασκευασμένοι για άμεση σύνδεση σε οικιακές και άλλες εγκαταστάσεις τηλεοπτικού σήματος, εύκολα και γρήγορα. Μπορούν να χρησιμοποιηθούν σε ομοαξονικό καλώδιο με τηλεοπτικό σήμα από αρχικό ενισχυτή, για επιπλέον ενίσχυση εξασθενημένου τηλεοπτικού σήματος, προς ομάδα τηλεοράσεων του κτιρίου ή/και ανά διαμέρισμα / ομάδα τηλεοράσεων σε αυτό. Διαθέτουν 1 κοινή είσοδο σήματος για τις μπάντες UHF (470-694 / 21-48 CH) και VHF/FM (47-318 MHz), με δυνατότητα ρύθμισης ενίσχυσης για την κατάλληλη επιλογή από τον τεχνικό. Με τις 2 ή 3 εξόδους τους, παρέχουν τη δυνατότητα σύνδεσης ισάριθμων γραμμών ομοαξονικού καλωδίου, για την αντίστοιχη διανομή προς τις τηλεοράσεις ή τις ομάδες τηλεοράσεων. Διαθέτουν φίλτρο αποκοπής παρεμβολών 5G LTE και το κύκλωμά τους περιέχεται σε πλήρως μεταλλικό κέλυφος, για προστασία από ηλεκτρομαγνητικές παρεμβολές. Διαθέτουν 2 ανεξάρτητα (LIA-200: UHF 12 έως 24 dB, VHF/FM -2 έως 14 dB) ή ένα κοινό (LIA-301: UHF/VHF 5 έως 20 dB) ρυθμιστικό ενίσχυσης, ενώ η μέγιστη στάθμη σήματος εξόδου είναι 104dBμV για τον LIA-200 και 98dBμV για τον LIA-301. Συνοπτικά, τα τεχνικά χαρακτηριστικά τους είναι τα εξής:

• Ενισχυτές γραμμής επίγειων ψηφιακών καναλιών DVB-T/T2 και ραδιοφωνικών FM, με αποκοπή παρεμβολών 5G LTE.

• Εγκατάσταση μόνο σε εσωτερικό χώρο.

• Εύρος συχνοτήτων διέλευσης: UHF 470-694 MHz (CH 21-48), VHF/FM 47-318 MHz.

• Προστασία από παρεμβολές 5G LTE: Ναι.

• Αποκοπή παρεμβολών 5G: <20dB.

• Είσοδοι RF: 1x UHF/VHF (περιλαμβάνει και τα FM) κοινή.

• Έξοδοι RF: 2x TV (LIA-200) / 3x TV (LIA-301).

• Μέγιστη στάθμη εξόδου: 104dBμV (LIA-200) / 98dBμV (LIA-301).

• Ενίσχυση: UHF 12 έως 24 dB & VHF/FM -2 έως 14 dB (LIA-200), UHF/VHF 5 έως 20 dB (LIA-301).

• Ανεξάρτητο ρυθμιστικό ενίσχυσης ανά μπάντα (LIA-200) / Κοινό ρυθμιστικό ενίσχυσης (LIA-301).

• Λόγος θορύβου: 7dB (LIA-200) / 5dB (LIA-301).

• Σύνθετη αντίσταση: 75Ohm.

• Συνδέσεις: 3x φις θηλυκό τύπου F (LIA-200) / 1x φις TV θηλυκό + 3x φις TV αρσενικό (LIA-301).

• Τροφοδοσία: Ενσωματωμένο τροφοδοτικό 220V με φις 2ΡΙΝ EU.

Δοκιμή

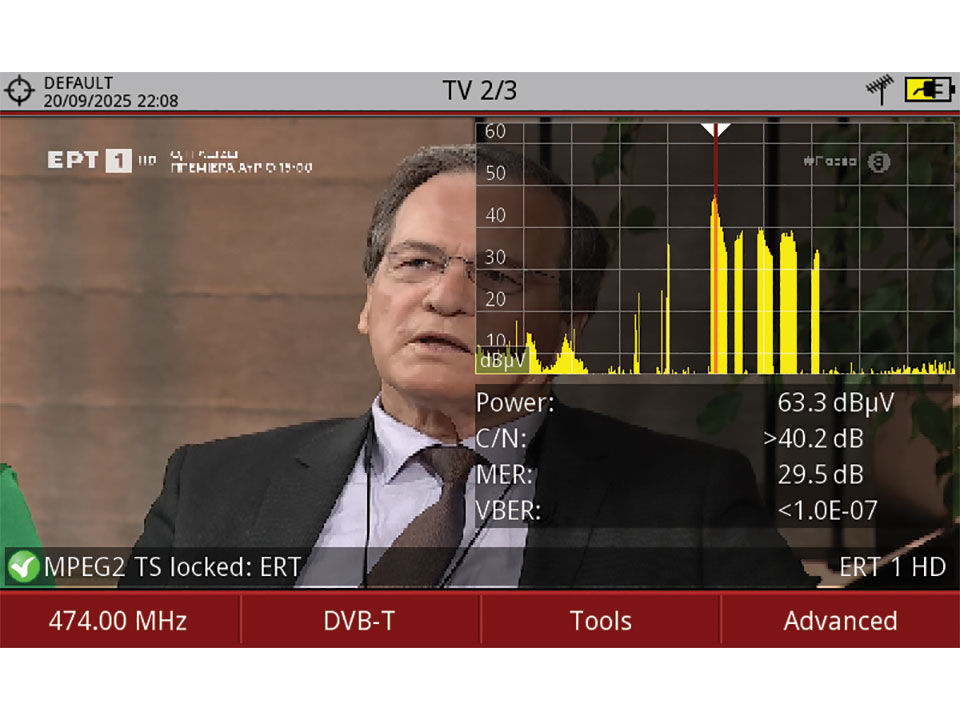

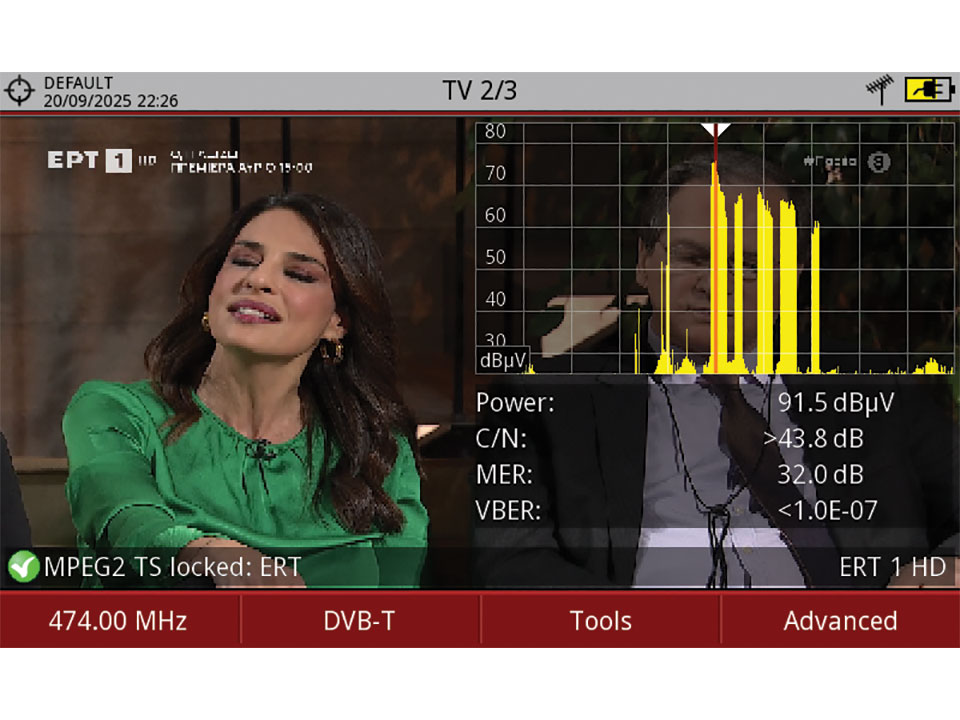

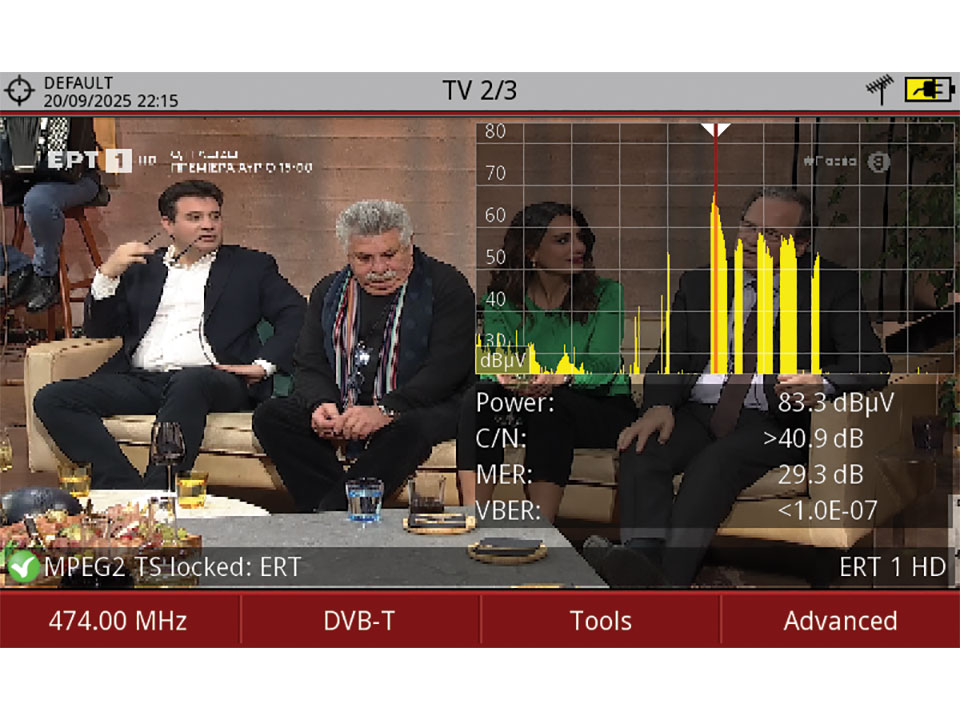

Δοκιμάσαμε τους LIA-200 και LIA-301 για να ενισχύσουμε το σήμα που λαμβάνουμε από την κεντρική κεραία του κτιρίου μας. Χρησιμοποιήσαμε πεδιόμετρο και αρχικά μετρήσαμε το σήμα απευθείας στην έξοδο TV της πρίζας διανομής τηλεοπτικού σήματος, λαμβάνοντας στάθμη 63,3dBμV. Στη συνέχεια, συνδέσαμε εναλλάξ τις εισόδους RF IN των 2 ενισχυτών γραμμής στην υποδοχή TV της πρίζας και μετρήσαμε στις TV εξόδους τους στάθμη σήματος 91,5dBμV για τον LIA-200 και 83,3dBμV για τον LIA-301.
