Kit ενισχυτή ιστού EDISION MAK-100

Ένα νέο kit ενισχυτή, που κυκλοφόρησε πρόσφατα στην ελληνική αγορά, δοκιμάσαμε για να παρουσιάσουμε στο τεύχος της Ψηφιακής Τηλεόρασης αυτού του μήνα. Πρόκειται για το EDISION MAK-100, το οποίο περιλαμβάνει τον ενισχυτή ιστού AMP-10 με 1 είσοδο για σύνδεση κεραίας UHF και το τροφοδοτικό PSU-2402 με τροφοδοσία 24V 200mA και 2 εξόδους προς τηλεοράσεις. Έχει ενσωματωμένο φίλτρο αποκοπής παρεμβολών 5G LTE, ρυθμιζόμενη ενίσχυση 10-25 dB και μέγιστη στάθμη εξόδου 107dBμV.

Η EDISION εμπλούτισε την γκάμα των ποιοτικών προϊόντων της και με ενισχυτές ιστού. Το kit MAK-100 είναι κατάλληλο για περιπτώσεις που απαιτείται ενίσχυση του σήματος που λαμβάνει η κεραία, ενώ η τροφοδοσία του ενισχυτή με ρεύμα πραγματοποιείται εύκολα μέσω του ομοαξονικού καλωδίου καθόδου, το οποίο οδηγείται στο τροφοδοτικό που βρίσκεται εντός του σπιτιού. Η συσκευασία του kit περιλαμβάνει ενισχυτή ιστού AMP-10, κυτίο εξωτερικού χώρου, τροφοδοτικό PSU-2402, δεματικό, πλαστικό κατσαβίδι για ρυθμίσεις, βίδες με ούπα στερέωσης και πολύγλωσσο εγχειρίδιο χρήσης (και ελληνικά).

Ενισχυτής ιστού AMP-10

Ο AMP-10 5G είναι ένας ενισχυτής ιστού επίγειων ψηφιακών καναλιών, με 1 είσοδο σήματος για σύνδεση κεραίας UHF και 1 έξοδο προς το τροφοδοτικό, με ρυθμιστικό ενίσχυσης 10-25 dB, μέγιστη στάθμη σήματος εξόδου 107dBμV και επίπεδο θορύβου 4dB. Με πλήρως μεταλλικό περίβλημα για προστασία από ηλεκτρομαγνητικές παρεμβολές, η μονάδα βρίσκεται μέσα σε μπλε κυτίο από συνθετικό υλικό, με συρόμενο άνοιγμα στην μπροστινή πλευρά. Το κυτίο διαθέτει ειδική υποδοχή όδευσης καλωδίων και επιλεγόμενο άνοιγμα, ενώ μπορεί να αφαιρεθεί για να διευκολύνει τον τεχνικό, αλλά και να εγγυηθεί την όσο το δυνατό καλύτερη εγκατάσταση και συνδεσμολογία, με αντοχή στον χρόνο. Τα τεχνικά χαρακτηριστικά του είναι τα εξής:

• Ενισχυτής ιστού επίγειων ψηφιακών καναλιών, με αποκοπή παρεμβολών 5G LTE.
• Εγκατάσταση σε εξωτερικό ή εσωτερικό χώρο.
• Έρχεται με επιλογή στερέωσης σε ιστό ή σε τοίχο.
• Διαθέτει προστασία από παρεμβολές 5G LTE.
• Αποκοπή παρεμβολών 5G: <20dB.
• Εύρος συχνοτήτων λήψης UHF: 470-694 MHz / CH 21-48.
• Είσοδοι RF: 1 UHF.
• Έξοδος RF: 1 προς το τροφοδοτικό 24V.
• Μέγιστη στάθμη εξόδου: 107dBμV.
• Ρυθμιστικό ενίσχυσης στην είσοδο του σήματος.
• Ρυθμιζόμενη απολαβή / ενίσχυση UHF: 10 έως 25 dB.
• Επίπεδο θορύβου: 4dB.
• Σύνθετη αντίσταση: 75Ohm.
• Υποδοχές / Συνδέσεις: Φις θηλυκό τύπου F.
• Τροφοδοσία: 24V DC.
• Κατανάλωση: 60mA.
• Διαστάσεις με κυτίο (Π x Υ x Μ): 78x85x42 mm.
• Βάρος: 0,12kg.
• Χρώμα κυτίου: Μπλε.
• Εγγύηση 2 ετών.

Τροφοδοτικό PSU-2402

Το PSU-2402 είναι τροφοδοτικό για ενισχυτή ιστού, συμβατού με ρεύμα λειτουργίας 24V DC μέσω ομοαξονικού καλωδίου. Παρέχει 2 εξόδους TV με βύσματα τύπου F για σύνδεση σε αντίστοιχα ομοαξονικά καλώδια προς τις τηλεοράσεις και τροφοδοτεί τον ενισχυτή ιστού με ρεύμα 24V 200mA από την είσοδό του. Η μονάδα τροφοδοτικού είναι χρώματος λευκού με εξαιρετικά συμπαγείς διαστάσεις, μπορεί να τοποθετηθεί εύκολα και διακριτικά σε κάθε σημείο επιλογής από τον τεχνικό, ενώ διαθέτει και φωτεινή πράσινη ένδειξη λειτουργίας. Τα τεχνικά χαρακτηριστικά του είναι τα εξής:

• Τροφοδοτικό για ενισχυτή ιστού με ρεύμα λειτουργίας 24V DC μέσω ομοαξονικού καλωδίου.
• Εγκατάσταση μόνο σε εσωτερικό χώρο.
• Τοποθέτηση σε οριζόντια ή κάθετη επιφάνεια με χρήση των υποδοχών βιδώματος.
• Εύρος συχνοτήτων διέλευσης: 5-862 MHz.
• Είσοδος: 100-240V AC 50/60 Hz με φις 2ΡΙΝ EU.
• Έξοδος: 24V DC 200mA.
• Υποδοχές / Συνδέσεις: Φις θηλυκό τύπου F.
• Είσοδος RF: 1 ANT για σύνδεση με την έξοδο του ενισχυτή ιστού, με παροχή ρεύματος 24V DC.
• Έξοδοι RF: 2 TV.
• Απώλειες διέλευσης: 4,5dB.
• Διαστάσεις (Π x Υ x Μ): 57x80x33 mm.
• Βάρος: 0,14kg.
• Χρώμα: Λευκό.
• Εγγύηση 2 ετών.

Δοκιμή

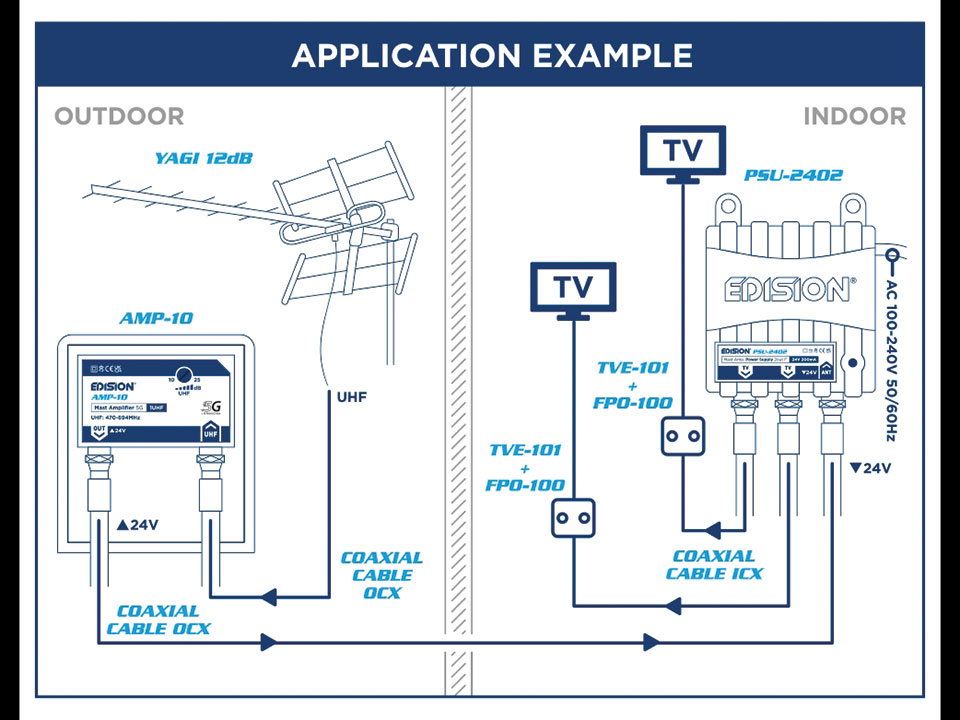

Το kit δοκιμάστηκε σε ιδιωτική κατοικία. Συνδέσαμε την είσοδο του ενισχυτή AMP-10 με κεραία UHF που βρίσκεται στην ταράτσα και την έξοδό του με το καλώδιο καθόδου προς το διαμέρισμα. Δώσαμε ρεύμα στο τροφοδοτικό PSU-2402 και στην είσοδο ANT συνδέσαμε το καλώδιο που έρχεται από τον ενισχυτή για να τον τροφοδοτήσει με τάση, ενώ οι 2 έξοδοι TV συνδέθηκαν σε τηλεόραση και πεδιόμετρο για διανομή τηλεοπτικού σήματος.
