Lemco HDMOD-7

Ένα νέο HDMI modulator της Lemco που κυκλοφόρησε πρόσφατα στην ελληνική αγορά, δοκιμάσαμε για να παρουσιάσουμε σε αυτό το τεύχος της Ψηφιακής Τηλεόρασης. Πρόκειται για το HDMOD-7, το οποίο συνδυάζει εξαιρετική ποιότητα εικόνας, μικρό μέγεθος και απομακρυσμένη ρύθμιση. Χάρη στη σύνδεση Bluetooth 5.0 που διαθέτει, παραμετροποιείται πανεύκολα από το smartphone ή το tablet, μέσω έξυπνης εφαρμογής που είναι διαθέσιμη τόσο για Android όσο και για iOS συσκευές.

Το HDMOD-7 είναι ένα ευέλικτο και σύγχρονο HDMI modulator της Lemco, κατάλληλο να εφαρμοστεί όπου υπάρχει ανάγκη διανομής HDMI σήματος από δορυφορικό δέκτη, TV Box, κάμερα κλειστού κυκλώματος τηλεόρασης (CCTV) ή οποιαδήποτε άλλη οπτικοακουστική πηγή, χρησιμοποιώντας για τη μετάδοσή του το υπάρχον ομοαξονικό δίκτυο τηλεόρασης. Είναι συμβατό με τους αποκωδικοποιητές των Cosmote TV και EON και είναι ιδανική λύση για το σπίτι, το πρακτορείο ΟΠΑΠ, το γραφείο, το ξενοδοχείο και άλλους επαγγελματικούς χώρους. Δίνοντας στον χρήστη τη δυνατότητα να το ελέγχει από απόσταση, μέσω ασύρματης σύνδεσης Bluetooth, προσφέρει μοναδική άνεση στη ρύθμιση και τον έλεγχό του ανά πάσα στιγμή.

Περιγραφή

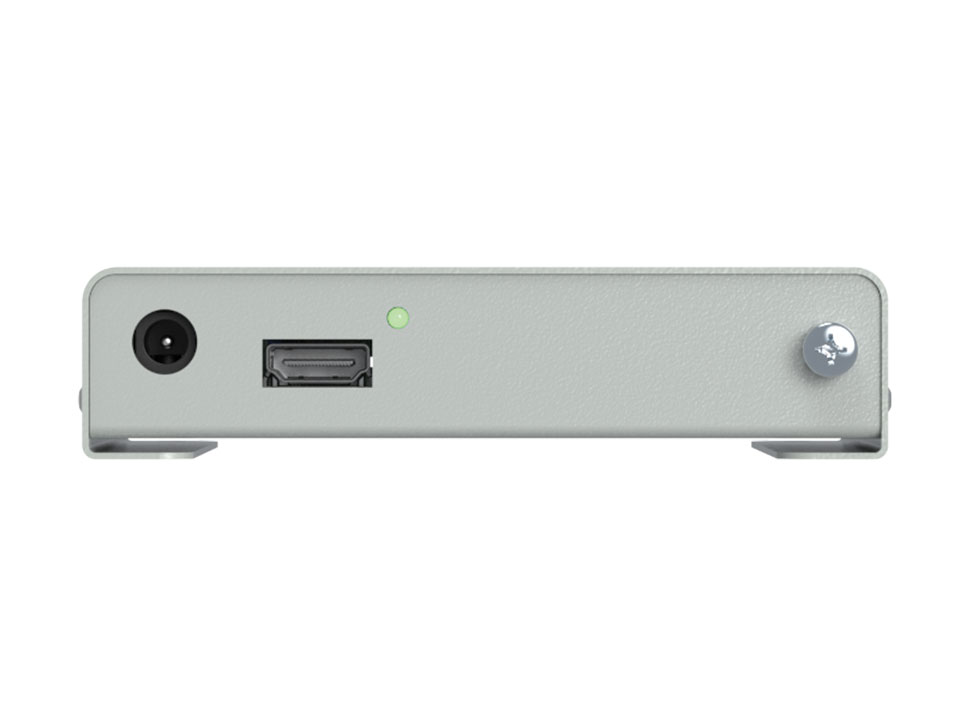

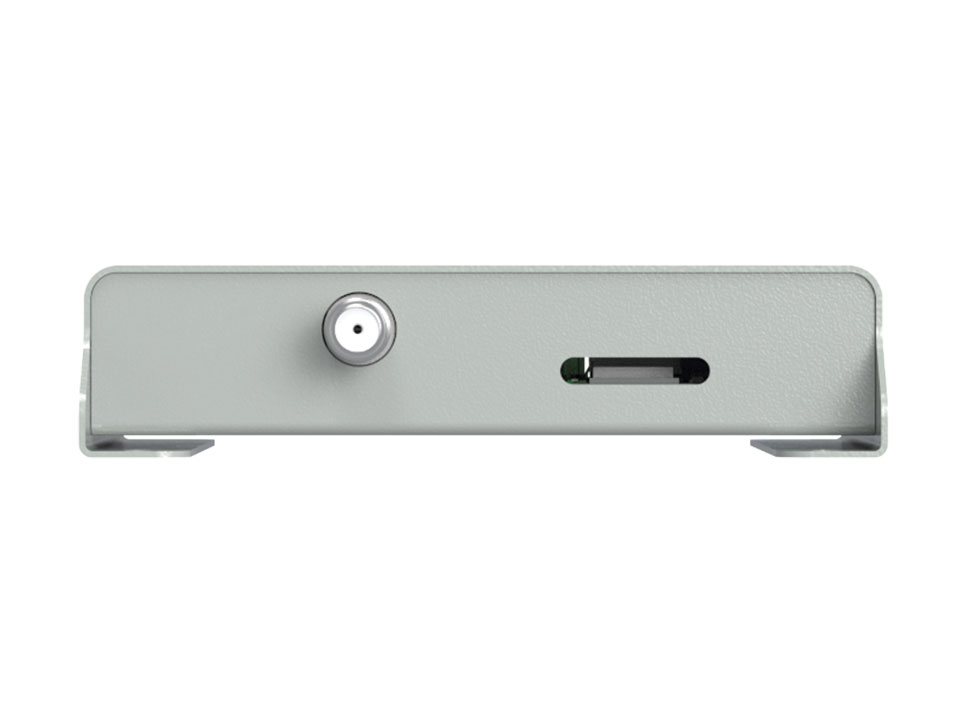

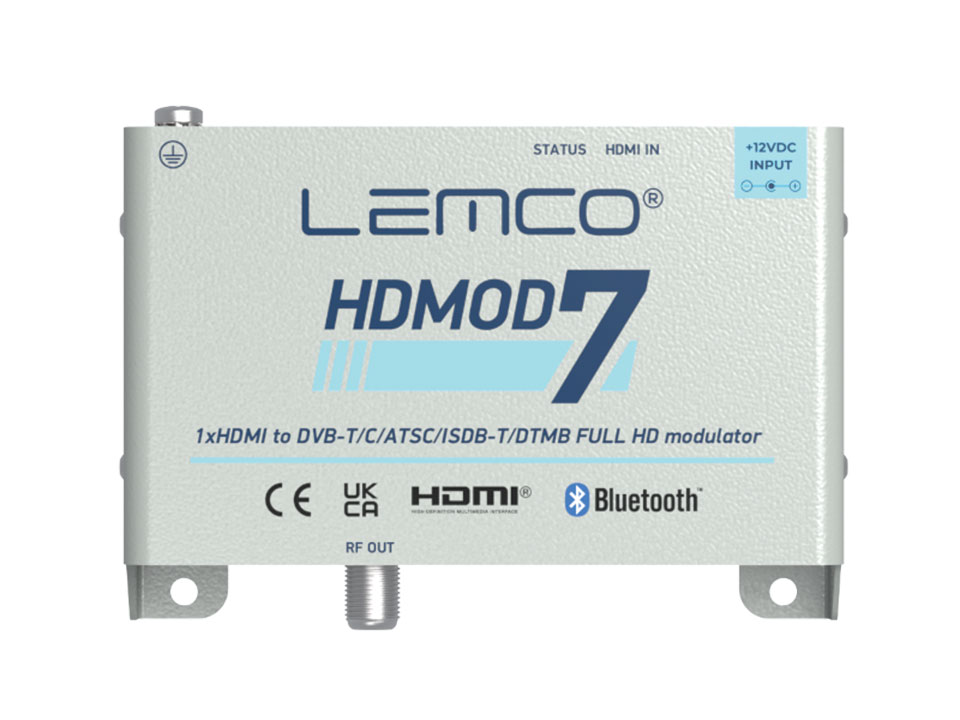

Το HDMOD-7 είναι ένας επαγγελματικού επιπέδου HDMI διαμορφωτής με Full HD ανάλυση, ο οποίος μετατρέπει μία είσοδο HDMI σε ψηφιακή έξοδο RF, συμβατή µε πολλαπλά διεθνή πρότυπα, συμπεριλαμβανομένων των DVB-T, DVB-C, ATSC, ISDB-T και DTMB. Υποστηρίζει αναλύσεις έως και 1080p (50/60 interlaced ή progressive) και χρησιμοποιεί κωδικοποίηση H.264 (MPEG-4 AVC) για εξαιρετική ποιότητα εικόνας. Με υποστήριξη HDCP v1.4, το HDMOD 7 εξασφαλίζει συμβατότητα µε οποιαδήποτε συσκευή που παρέχει περιεχόμενο µέσω HDMI. Η απόδοση διαμόρφωσης είναι εξαιρετική, µε MER ≥ 40dB σε ολόκληρη τη ζώνη RF (50-950 MHz). Η απομακρυσμένη ρύθμιση και παραμετροποίηση πραγματοποιείται µέσω Bluetooth v5.0, χρησιμοποιώντας τη δωρεάν εφαρμογή Lemco, διαθέσιμη για Android και iOS, χωρίς να απαιτείται χειροκίνητη ζευγοποίηση (pairing). Η συµπαγής µεταλλική κατασκευή του προσφέρει ισχυρή ηλεκτροµαγνητική θωράκιση, αποδοτική απαγωγή θερµότητας και υψηλή αντοχή. Διαθέτει διαστάσεις 118x80x28 mm και βάρος 275g. Στην πάνω πλευρά του, βρίσκεται η υποδοχή εξωτερικής τροφοδοσίας 12V DC, θύρα HDMI IN και ενδεικτικό LED λειτουργίας, ενώ στην κάτω πλευρά του, είναι τοποθετημένη η υποδοχή RF OUT για τη σύνδεση στο ομοαξονικό δίκτυο. Το κουτί της συσκευασίας του περιλαμβάνει τροφοδοτικό 12V και οδηγό γρήγορης εκκίνησης στα ελληνικά.

Γενικά χαρακτηριστικά

• 1 είσοδος HDMI έως 1080p, με υποστήριξη HDCP 1.4.

• Έξοδος RF πολλαπλών προτύπων: DVB-T/C, ATSC, ISDB-T, DTMB.

• Κωδικοποίηση H.264 υψηλής ποιότητας με ρυθμό μετάδοσης bit έως 20Mbps.

• Πλήρης δημιουργία ροής μεταφοράς: PAT, PMT, SDT, NIT, EIT.

• Έλεγχος μέσω εφαρμογής Bluetooth, χωρίς να απαιτεί σύζευξη Bluetooth.

• Android v8.0 και νεότερη έκδοση ή iOS 13 και νεότερη έκδοση.

• Συμπαγής σχεδιασμός, με δυνατότητα τοποθέτησης σε τοίχο.

• Στάθμη εξόδου έως 90dBµV, ρυθμιζόμενη εξασθένηση.

• Ευρείες παράμετροι διαμόρφωσης και υψηλή απόδοση MER (>40dB).

• 5 χρόνια εγγύηση.

Προγραμματισμός

Αφού πρώτα το τροφοδοτήσουμε με ρεύμα, το HDMOD-7 χρειάζεται 20-30 δευτερόλεπτα για να ξεκινήσει, ενώ το LED κατάστασης λειτουργίας του θα αναβοσβήνει μεταξύ κόκκινου και πράσινου μέχρι να ολοκληρωθεί η διαδικασία. Όταν αυτό παραμείνει σταθερά πράσινο, έχουμε πλέον τη δυνατότητα να συνδεθούμε µε τη συσκευή. Εγκαθιστούμε στο smartphone / tablet μας την εφαρμογή “Lemco” από το Google Play Store ή το App Store και μόλις την ανοίξουμε μας ζητάει να ενεργοποιήσουμε το Bluetooth. Το HDMOD-7 χρησιμοποιεί BLE (Bluetooth Low Energy) και δεν χρειάζεται «ζευγάρωµα» (pair) µε το κινητό ή το tablet μας. Σημειώνεται ότι σε περίπτωση που ο χρήστης έχει ήδη «ζευγαρώσει» τη συσκευή µε το κινητό ή το tablet του, θα πρέπει να το «ξε-ζευγαρώσει» (unpair).

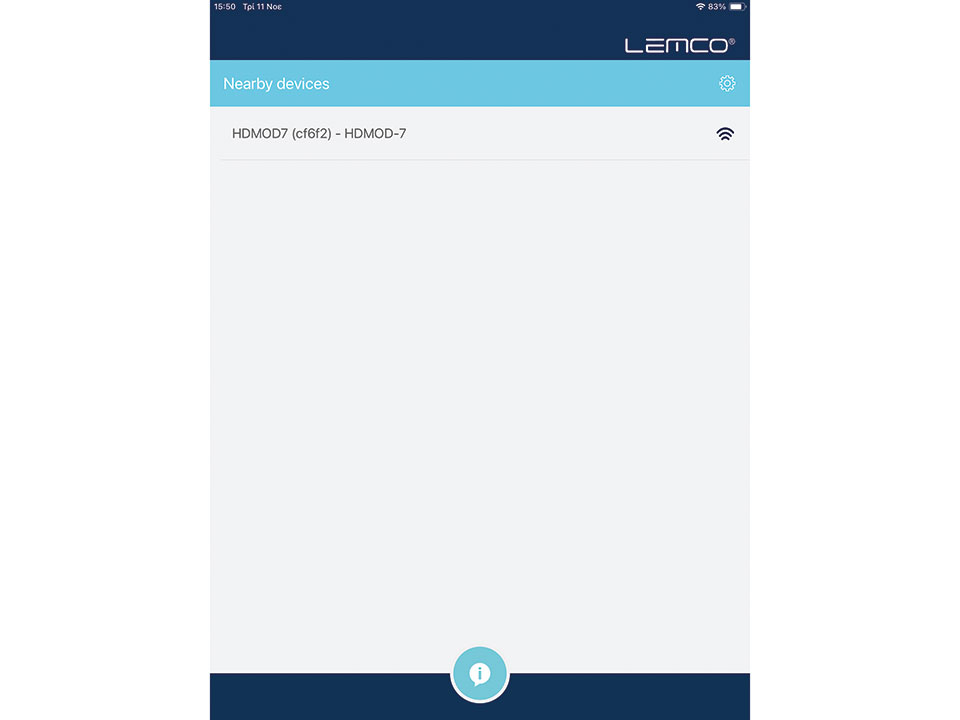

Έχοντας, λοιπόν, ανοίξει την εφαρμογή, εμφανίζεται η κάρτα Nearly devices, όπου το smartphone / tablet μας αναζητάει τις κοντινές συσκευές. Επιλέγουμε το HDMOD7 και στη συνέχεια πληκτρολογούμε το εργοστασιακό PIN που είναι το 1234, οπότε εμφανίζεται η κάρτα Menu. Επιλέγοντας εδώ καθεμία από τις διαθέσιμες επιλογές, οδηγούμαστε σε αντίστοιχα υπομενού για να εισάγουμε τις ρυθμίσεις που επιθυμούμε.

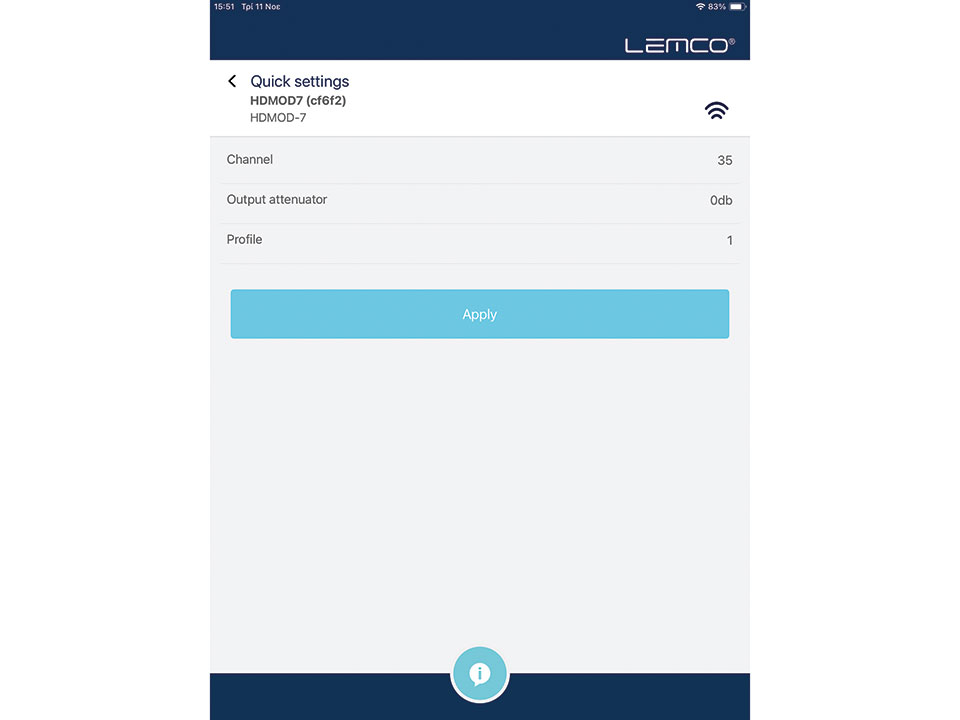

Quick settings: Εδώ ορίζουμε τιμές για το κανάλι εξόδου, την εξασθένηση και το προφίλ.

Device name: Μπορούμε να αλλάξουμε το όνομα της συσκευής.

DVB-T: Δυνατότητα να ορίσουμε τιμές για Channel, Frequency, Bandwidth, Modulation, Guard interval, Code rate.

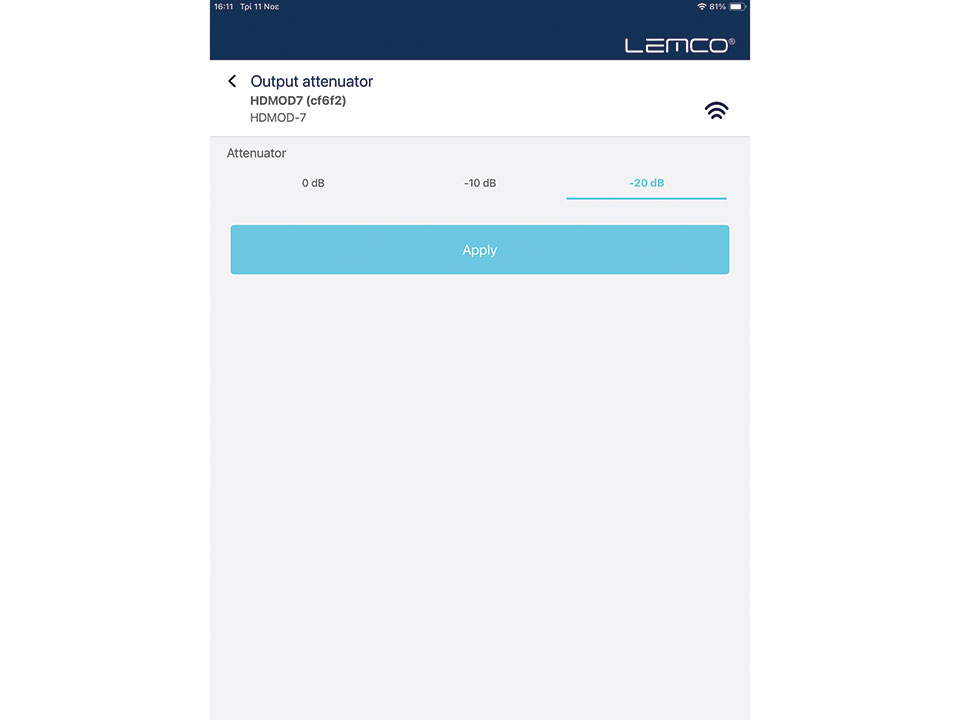

Output attenuator: Επιλογή τιμής εξασθένισης μεταξύ 0dB, -10dB και -20dB.

Encoder: Τιμές για VIDEO και AUDIO.

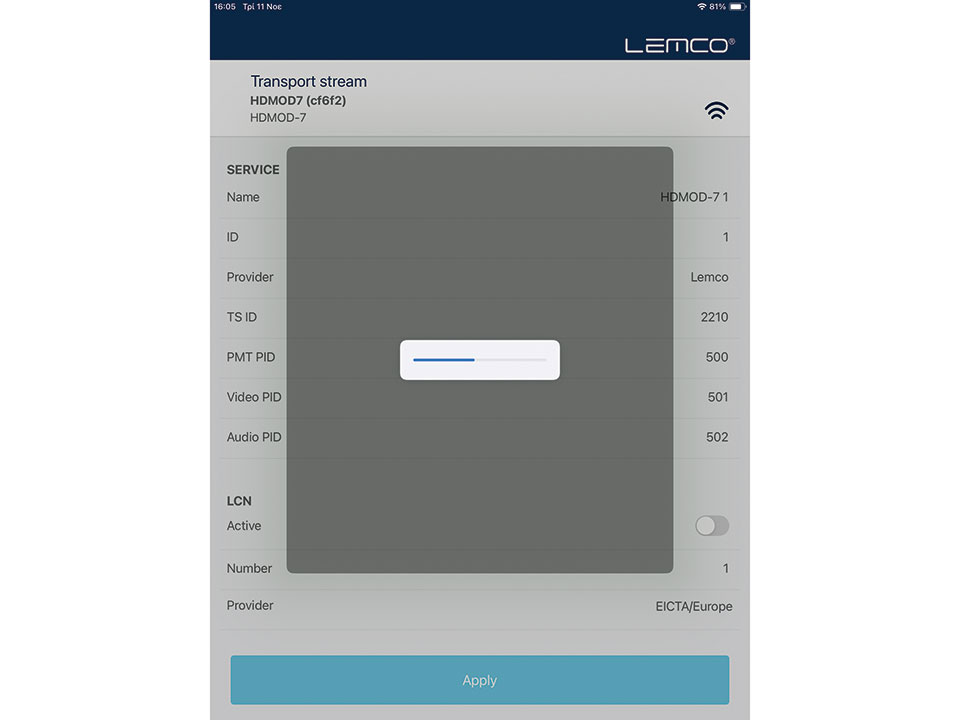

Transport stream: Μπορούμε να αλλάξουμε επιμέρους τιμές για Network και SERVICE (π.χ. όνομα), ή να ενεργοποιήσουμε / απενεργοποιήσουμε το LCN.

Factory defaults: Επαναφορά σε εργοστασιακές ρυθμίσεις.

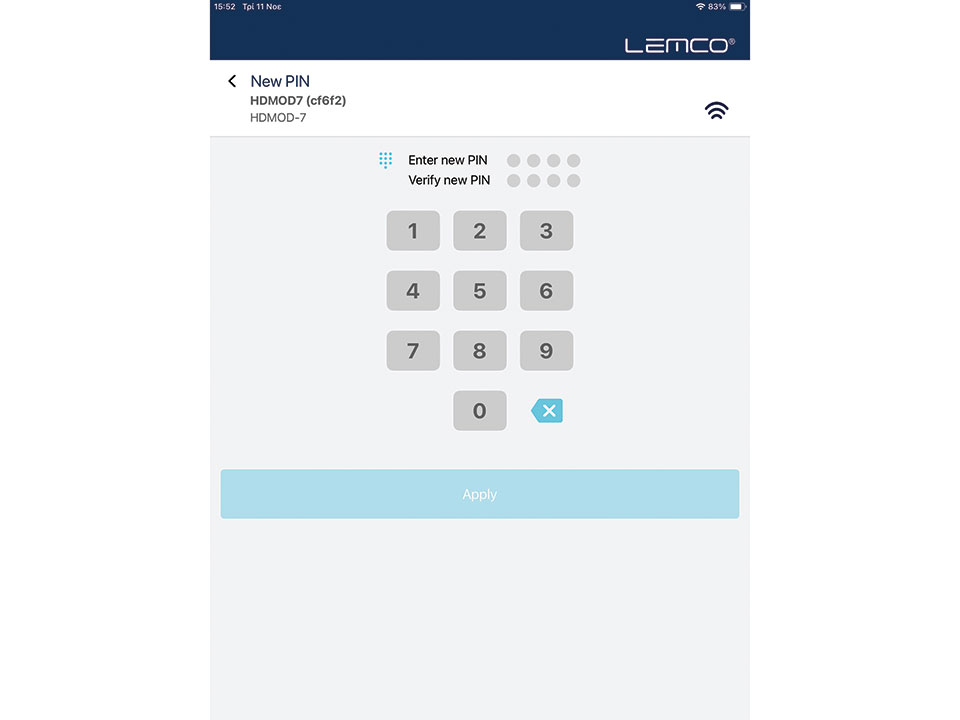

New security PIN: Δυνατότητα αλλαγής PIN.

Update firmware: Εκτέλεση αναβάθμισης λογισμικού.

System info: Εμφάνιση πληροφοριών συστήματος.

Τέλος, στην αρχική κάρτα Nearly devices μπορούμε να πατήσουμε πάνω στο γρανάζι και να μεταφερθούμε στην κάρτα Settings, που αφορά επιμέρους ρυθμίσεις της συσκευής (Γλώσσα κ.λπ.).

Δοκιμή

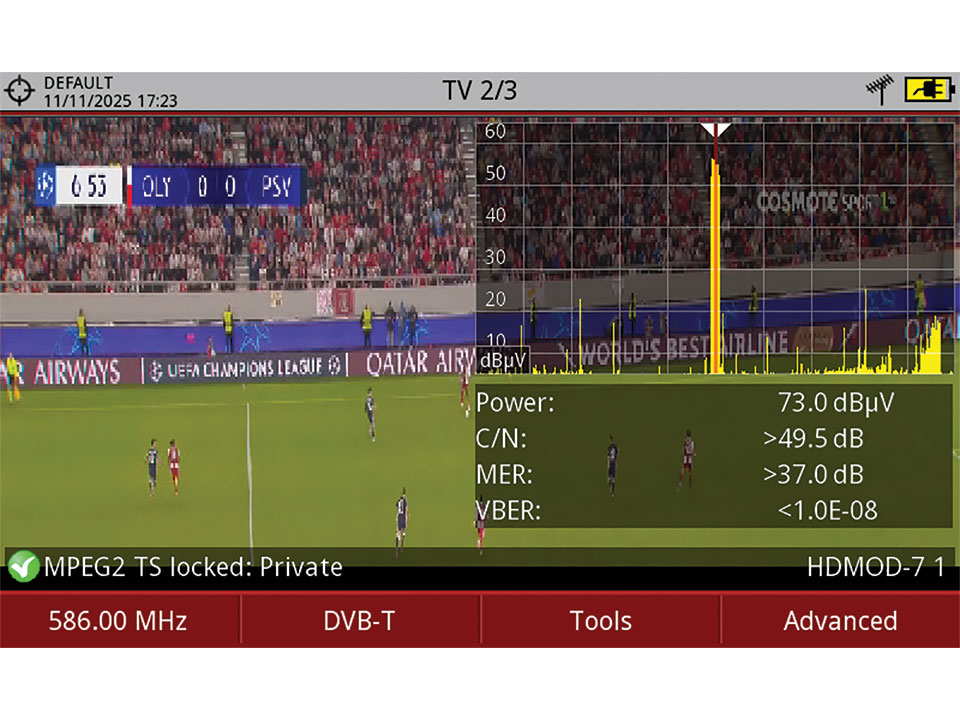

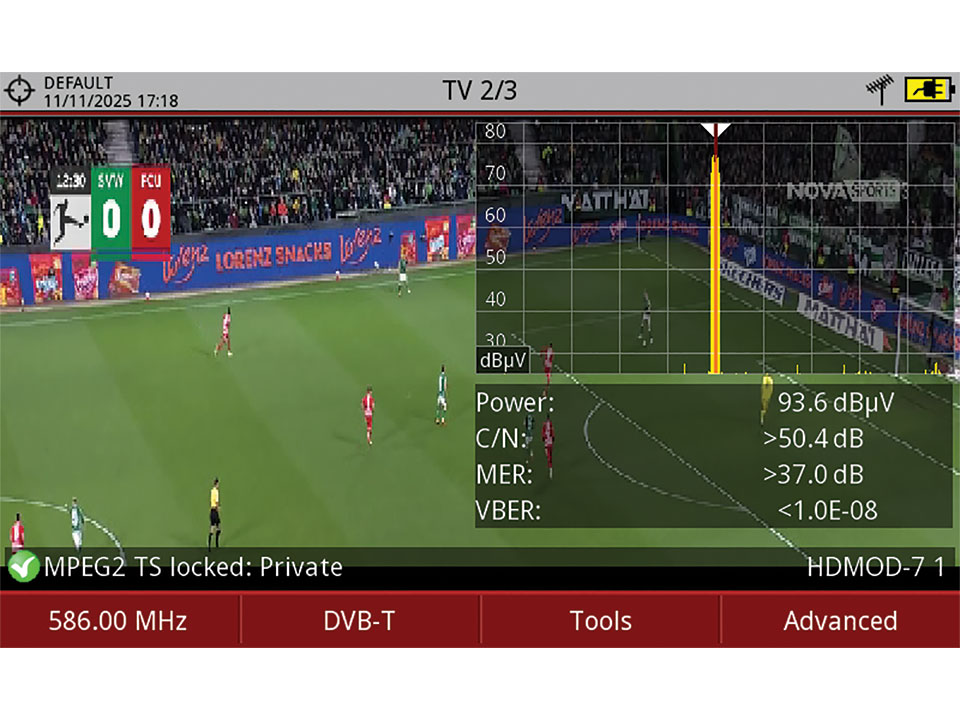

Δοκιμάσαμε το HDMOD-7 με τους αποκωδικοποιητές των Cosmote TV και EON, συνδέοντάς τους εναλλάξ στη θύρα HDMI IN της συσκευής. Μέσα από το μενού επιλέξαμε το κανάλι 35, αλλάξαμε το όνομα υπηρεσίας (SERVICE Name) σε HDMOD-7, και δώσαμε τιμή εξασθένησης εξόδου 0dB για το πρόγραμμα της EON και -20dB για το πρόγραμμα της Cosmote TV. Η εικόνα στην τηλεόραση ήταν κρυστάλλινη και στις δύο περιπτώσεις, ενώ συνδέσαμε πεδιόμετρο στην υποδοχή RF OUT και μετρήσαμε στάθμη σήματος εξόδου 93,6dBμV στην EON και 73,0dBμV στην Cosmote TV.
