Λειτουργία MER by CARRIER στα πεδιόμετρα PROMAX
Η μέτρηση MER ενός επίγειου ψηφιακού multiplex αποτελεί μία γενική ένδειξη της ποιότητας σήματος, καθώς αντιπροσωπεύει μια μέση τιμή του ρυθμού σφάλματος διαμόρφωσης σε ένα κανάλι RF. Μερικές φορές η ποιότητα λήψης υποβαθμίζεται από παρεμβαλλόμενα σήματα που δεν μπορούν να ανιχνευθούν, εκτός αν διαθέτουμε πολύ ειδικά εργαλεία ανάλυσης. Για παράδειγμα, σε ένα σύστημα COFDM 8K, έχουμε περίπου 8000 φέρουσες, ενώ υπάρχει περίπτωση να έχουμε παρεμβολή π.χ. σε 3 από αυτές, γεγονός που ίσως δεν γίνεται αντιληπτό με μια απλή μέτρηση MER σε ένα ισχυρό σήμα.
Να σημειωθεί ότι τέτοιου είδους παρεμβολές δεν φαίνονται στον αναλυτή φάσματος και δεν είναι αρκετά ισχυρές ώστε να υποβαθμίσουν σημαντικά τις μέσες ενδείξεις MER, CBER ή VBER. Η λειτουργία MER by Carrier στα σύγχρονα πεδιόμετρα PROMAX χρησιμοποιεί έναν ειδικό αλγόριθμο, ο οποίος σε λίγα δευτερόλεπτα αναλύει το MER για καθένα από τα φέροντα που σχηματίζουν το επιλεγμένο κανάλι και το εμφανίζει συνεχώς σε γραφική μορφή.

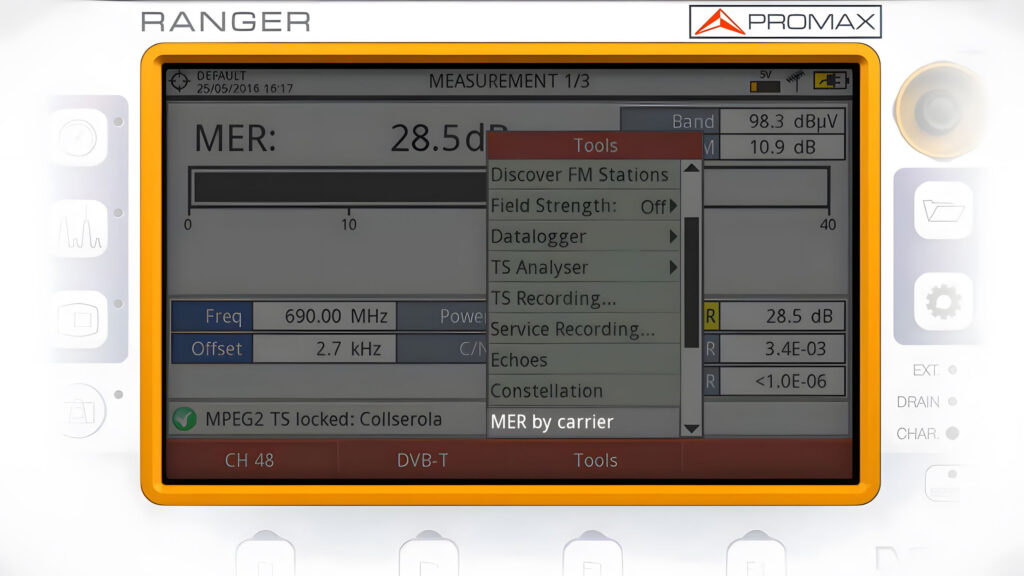

Για να αποκτήσουμε πρόσβαση σε αυτό το εργαλείο, συντονίζουμε και αποδιαμορφώνουμε ένα κανάλι DVB-T / T2 / C2, πατάμε το F3 και επιλέγουμε MER by Carrier. Στον οριζόντιο άξονα, μπορούμε να δούμε τον αριθμό των carriers, ενώ στον κάθετο άξονα εμφανίζεται το MER. Στην πάνω δεξιά γωνία της οθόνης, μπορούμε να δούμε τη μέση τιμή του MER μεταξύ όλων των carriers και την τυπική απόκλιση για το MER. Όπου υπάρχει σήμα παρεμβολής, θα εμφανιστεί πτώση στο MER των επηρεαζόμενων carriers.
Μπορείτε να δείτε περισσότερες λεπτομέρειες στο εκπαιδευτικό video PROMAX: RANGER analyzers tutorial 13 – MER ανά carrier στην playlist Πεδιόμετρα RANGER – Εκπαιδευτικά Videos στο κανάλι Youtube @promaxhellas.
Για επιπλέον βοήθεια, έχει δημιουργηθεί πρόσθετη ελληνική μετάφραση των περιγραφών για όλα τα παραπάνω video, την οποία μπορείτε να βρείτε στο site της IDComs στη διαδρομή Αρθρογραφία, Αρθρογραφία PROMAX, PROMAX RANGER Neo και HD RANGER – Σειρά εκπαιδευτικών Videos. Να σημειωθεί ότι στην παραπάνω διαδρομή, θα βρείτε επίσης και τα αντίστοιχα videos της κάθε ενότητας από το κανάλι YouTube, με ιδιαίτερα εύκολη και άμεση πλοήγηση!
IDComs, τηλ.: 210-9852935.
