Τα νέα της Mistral: Οδηγίες για μια καλή εγκατάσταση: Ενισχυτές κεντρικής κεραίας

Οι ενισχυτές κεντρικής κεραίας διατίθενται σε δύο διαφορετικές κατηγορίες. Η πρώτη κατηγορία είναι αυτή της οποίας οι ενισχυτές έχουν μία έξοδο και η άλλη κατηγορία είναι αυτή με τους ενισχυτές που διαθέτουν πολλαπλές εξόδους. Ο καθένας έχει τα δικά του χαρακτηριστικά και ανάλογα με τις ανάγκες της εγκατάστασης, ο τεχνικός επιλέγει τον κατάλληλο ενισχυτή. Από την ονομασία και μόνο καταλαβαίνουμε τα χαρακτηριστικά του ενισχυτή. Όσοι ενισχυτές έχουν αρχικά γράμματα V ή U, σημαίνει ότι έχουν από μία είσοδο VHF – UHF ή 2 εισόδους UHF. Οι ενισχυτές που δεν αναγράφουν κάτι σχετικό έχουν μία είσοδο VHF και δύο εισόδους UHF, μία με μεγάλη ενίσχυση και μία με 10dB λιγότερο για τοπικές εγκαταστάσεις (Local). Ο αριθμός 1, 2, 4 δηλώνει πόσες εξόδους έχει ο ενισχυτής, και ο αριθμός που ακολουθεί δηλώνει πόση είναι η στάθμη εξόδου σε κάθε έξοδο σύμφωνα με το πρότυπο μέτρησης 2 tone test EN 50083-3.

Στην κατηγορία με μία έξοδο περιλαμβάνονται οι ενισχυτές:

• VU-1×112 στα 32dB με κωδικό 0241.

• 2U-1×112 στα 32dB με κωδικό 0240.

• 1×120 στα 50dB με κωδικό 0247.

Στην κατηγορία με πολλαπλές εξόδους περιλαμβάνονται οι ενισχυτές:

• VU-2×106 στα 40dB με 2 εξόδους των 106dB/μV (κωδικός 0243, νέο μοντέλο).

• 2×112 στα 38dB με 2 εξόδους των 112dB/μV (κωδικός 0246).

• 4×112 στα 38dB με 4 εξόδους των 112dB/μV (κωδικός 0239).

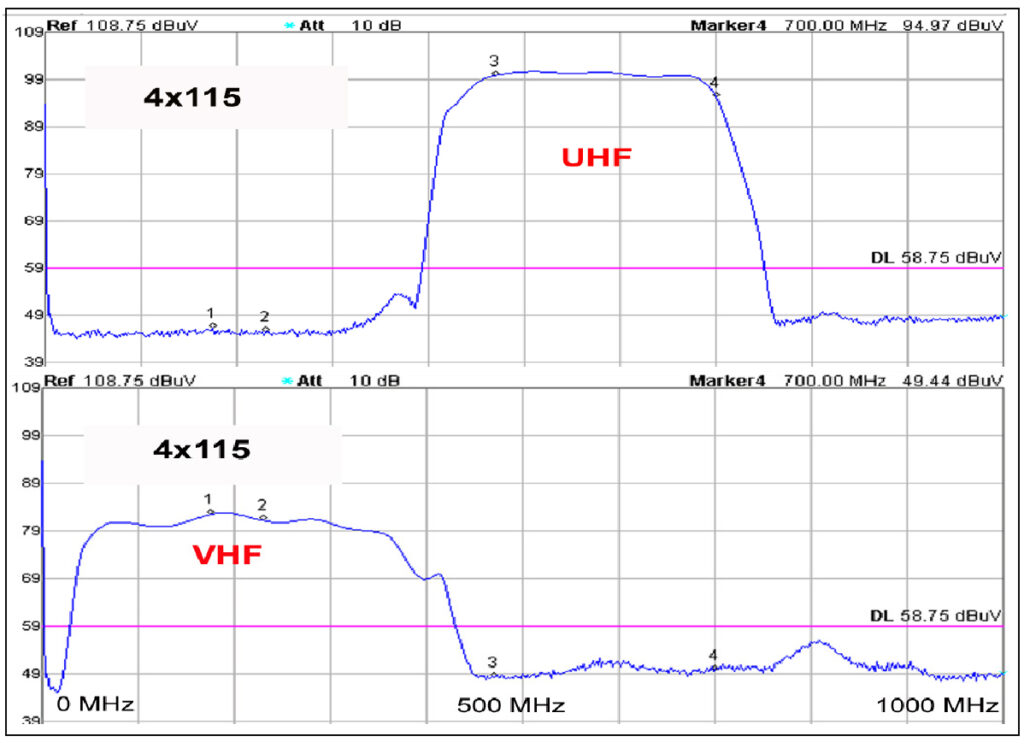

• 4×115 στα 38dB με 4 εξόδους των 115dB/μV (κωδικός 0244 – είναι αυτός της φωτογραφίας).

Εφαρμογή των ενισχυτών κεντρικής κεραίας: Επιλέγουμε τον κατάλληλο ενισχυτή βάσει του είδους της εγκατάστασης. Το πρώτο που πρέπει να προσέξουμε είναι πόσες απολήξεις καλωδίων συγκεντρώνονται στον ενισχυτή. Σκοπός μας είναι να χρησιμοποιήσουμε όσο το δυνατόν λιγότερους διακλαδωτήρες. Εάν υπάρχει ένα μόνο καλώδιο, θα προμηθευτούμε ενισχυτές με μία έξοδο. Εάν καταλήγουν περισσότερα καλώδια, θα πρέπει να προμηθευτούμε ενισχυτές πολλαπλών εξόδων. Δεν ξεχνάμε το εξής: εάν κάποια έξοδος του ενισχυτή ή των διακλαδωτήρων δεν χρησιμοποιηθεί, καλό θα είναι να συνδεθεί τερματικό φορτίο. Ο τεχνικός πρέπει να φέρει μαζί του σε κάθε εγκατάσταση και φίλτρα τηλεφωνίας 5G για κάθε ενδεχόμενο.

Οι ενισχυτές πολλαπλών εξόδων διαθέτουν ανεξάρτητους ενισχυτές σε κάθε έξοδο πλην του μικρού VU-2×106, ο οποίος έχει έναν ενισχυτή με ενσωματωμένο διακλαδωτήρα 1 προς 2. Αυτή η στάθμη των 2×106 dB/μV επαρκεί συνήθως για 20 τηλεοράσεις, αρκεί βέβαια να υπάρχει και επαρκής οδήγηση στάθμης σήματος 65dB/μV από την κεραία. Οι μεγαλύτεροι ενισχυτές απαιτούν μεγαλύτερη στάθμη σήματος κεραίας, περίπου 75dB/μV για πλήρη απόδοση. Εάν δεν υπάρχει αυτή η στάθμη σήματος, όπως συμβαίνει συνήθως στην επαρχία, τότε τοποθετούμε έναν προενισχυτή γραμμής, όπως ο L269 (κωδικός 0251), στην είσοδο του ενισχυτή ή έναν θωρακισμένο ενισχυτή κεραίας μαζί με το τροφοδοτικό του, όπως ο VU30_F (κωδικός 0216). Οι μεγάλοι ενισχυτές διαθέτουν και ενδεικτικό LED, για ένδειξη ότι ο ενισχυτής οδηγείται κανονικά και πλησιάζει τα όρια της ενδοδιαμόρφωσης. Στο επόμενο τεύχος, θα περιγραφούν αναλυτικότερα οι ενισχυτές κεντρικής κεραίας, με πρώτο τον VU-1×112.

Mistral Antenna Systems, τηλ.: 210-6047940.
