Τα νέα της Mistral – Οδηγίες για μια καλή εγκατάσταση: Ενισχυτές κεντρικής κεραίας

Οι ενισχυτές κεντρικής κεραίας διατίθενται σε δύο διαφορετικές κατηγορίες. Η πρώτη κατηγορία είναι αυτή της οποίας οι ενισχυτές έχουν μία έξοδο και η άλλη κατηγορία είναι αυτή με τους ενισχυτές που διαθέτουν πολλαπλές εξόδους. Ο καθένας έχει τα δικά του χαρακτηριστικά και ανάλογα με τις ανάγκες της εγκατάστασης, ο τεχνικός επιλέγει τον κατάλληλο ενισχυτή.

Από την ονομασία και μόνο καταλαβαίνουμε τα χαρακτηριστικά του ενισχυτή. Όσοι ενισχυτές έχουν αρχικά γράμματα V ή U, σημαίνει ότι έχουν από μία είσοδο VHF / UHF ή 2 εισόδους UHF. Οι ενισχυτές που δεν αναγράφουν κάτι σχετικό έχουν μία είσοδο VHF και δύο εισόδους UHF, μία με μεγάλη ενίσχυση και μία με 10dB λιγότερο για τοπικές εγκαταστάσεις (Local). Ο αριθμός 1, 2, 4 δηλώνει πόσες εξόδους έχει ο ενισχυτής και ο αριθμός που ακολουθεί δηλώνει πόση είναι η στάθμη εξόδου σε κάθε έξοδο σύμφωνα με το πρότυπο μέτρησης 2 tone test EN 50083-3.

Στην κατηγορία με πολλαπλές εξόδους περιλαμβάνονται οι ενισχυτές:

• VU-2×106 στα 40dB με κωδικό 0243.

• VU-2×112 στα 40dB με κωδικό 0246.

• VUU-4×112 στα 40dB με κωδικό 0239.

• VUU-4×115 στα 40dB με κωδικό 0244.

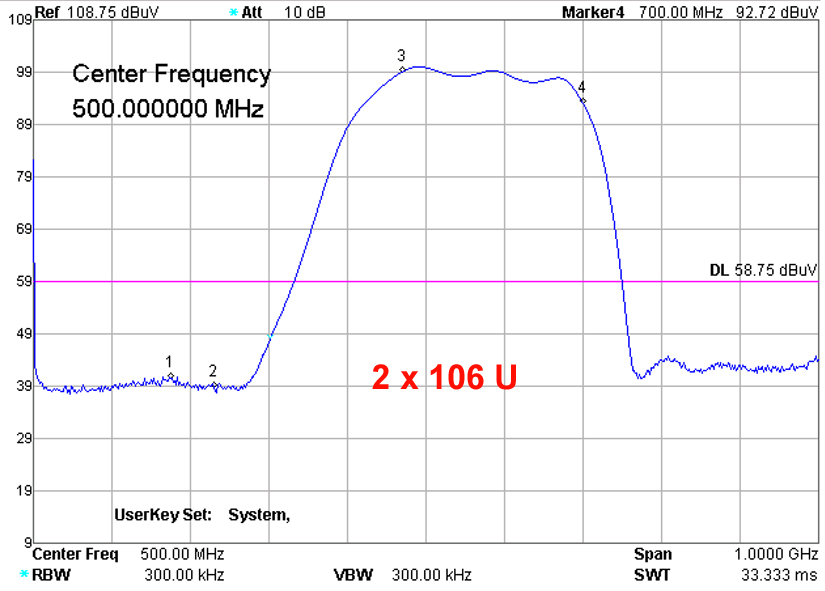

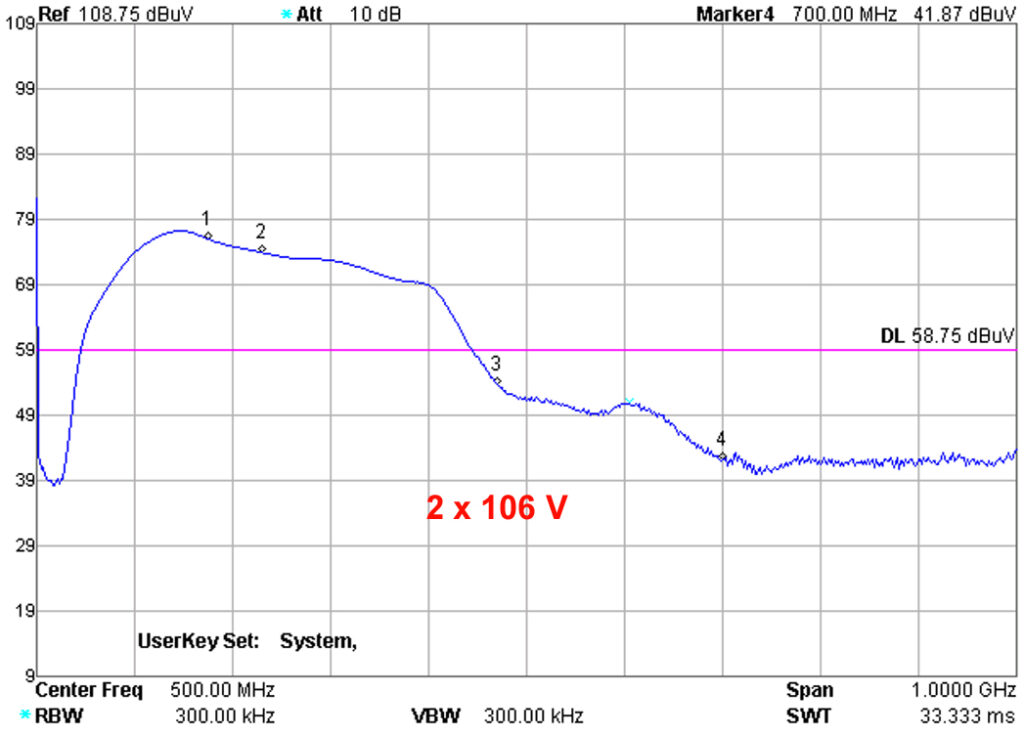

Σύντομη περιγραφή του VU-2x106: Αυτός είναι ένας σχετικά μικρός ενισχυτής κεντρικής κεραίας. Με στάθμη εξόδου 2 των 106dB/μV, οι οποίες είναι αρκετές για να τροφοδοτήσουν ένα δίκτυο με 20 τηλεοράσεις. Ο ενισχυτής είναι σχεδόν ο ίδιος με τη σειρά των 1×112, με τη διαφορά ότι έχει δύο εξόδους. Στην έξοδο του ενισχυτή υπάρχει ενσωματωμένος διακλαδωτήρας 1:2, κάτι που έχει ως αποτέλεσμα να μειώνεται η ισχύς εξόδου από 112 σε 2 των 106dB/μV. Ο τεχνικός προτιμά αυτόν τον ενισχυτή, όταν οι απολήξεις των καλωδίων του δικτύου της εγκατάστασης είναι περισσότερες από μία. Η είσοδος των VHF έχει ρυθμιζόμενη ενίσχυση από -10 έως 15 dB και η είσοδος των UHF έχει ρυθμιζόμενη ενίσχυση από 22 έως 40 dB. Το τροφοδοτικό είναι τύπου Linear από 230V AC στα 10V DC, με κατανάλωση μόνο 2W.

Εφαρμογή των ενισχυτών κεντρικής κεραίας για πιο δύσκολες εγκαταστάσεις: Επιλέγουμε τον κατάλληλο ενισχυτή με βάση το είδος της εγκατάστασης. Το πρώτο που πρέπει να προσέξουμε είναι πόσες απολήξεις καλωδίων συγκεντρώνονται στον ενισχυτή. Σκοπός μας είναι να χρησιμοποιήσουμε όσο το δυνατόν λιγότερους διακλαδωτήρες. Εάν υπάρχει ένα μόνο καλώδιο, θα προμηθευτούμε ενισχυτές με μία έξοδο, όπως είναι ο VU-1×112. Εάν καταλήγουν περισσότερα καλώδια, θα πρέπει να προμηθευτούμε ενισχυτές πολλαπλών εξόδων, όπως ο VU-2×106, που παρουσιάζουμε, ενώ για μεγαλύτερες εγκαταστάσεις προτείνονται οι VU-2×112, VUU-4×112 ή VUU-4×115.

Δεν ξεχνάμε: Εάν κάποια έξοδος του ενισχυτή ή των διακλαδωτήρων δεν χρησιμοποιηθεί, τότε καλό θα είναι να συνδεθεί τερματικό φορτίο. Ο τεχνικός πρέπει να φέρει μαζί του σε κάθε εγκατάσταση και φίλτρα τηλεφωνίας 5G για κάθε ενδεχόμενο.

Στο επόμενο τεύχος θα γίνει περιγραφή του αμέσως μεγαλύτερου ενισχυτή VU-2×112.

Mistral Antenna Systems, τηλ.: 210-6047940.
