Τα νέα της Mistral: Οδηγίες για μια καλή εγκατάσταση: Ενισχυτής κεντρικής κεραίας VU-1×112

Οι ενισχυτές κεντρικής κεραίας διατίθενται σε δύο διαφορετικές κατηγορίες. Η πρώτη κατηγορία είναι αυτή της οποίας οι ενισχυτές έχουν μία έξοδο και η άλλη κατηγορία είναι αυτή με τους ενισχυτές που διαθέτουν πολλαπλές εξόδους. Ο καθένας έχει τα δικά του χαρακτηριστικά και ανάλογα με τις ανάγκες της εγκατάστασης, ο τεχνικός επιλέγει τον κατάλληλο ενισχυτή. Από την ονομασία και μόνο καταλαβαίνουμε τα χαρακτηριστικά του ενισχυτή. Όσοι ενισχυτές έχουν αρχικά γράμματα V ή U, σημαίνει ότι έχουν από μία είσοδο VHF – UHF ή 2 εισόδους UHF. Οι ενισχυτές οι οποίοι δεν αναγράφουν κάτι σχετικό έχουν μία είσοδο VHF και δύο εισόδους UHF, μία με μεγάλη ενίσχυση και μία με 10dB λιγότερο για τοπικές εγκαταστάσεις (Local). Ο αριθμός 1, 2, 4 δηλώνει πόσες εξόδους έχει ο ενισχυτής και ο αριθμός που ακολουθεί δηλώνει πόση είναι η στάθμη εξόδου σε κάθε έξοδο, σύμφωνα με το πρότυπο μέτρησης 2 tone test EN 50083-3.

Στην κατηγορία με μία έξοδο περιλαμβάνονται οι ενισχυτές:

• VU-1×112 στα 32dB με κωδικό 0241.

• 2U-1×112 στα 32dB με κωδικό 0240.

• 1×120 στα 50dB με κωδικό 0247.

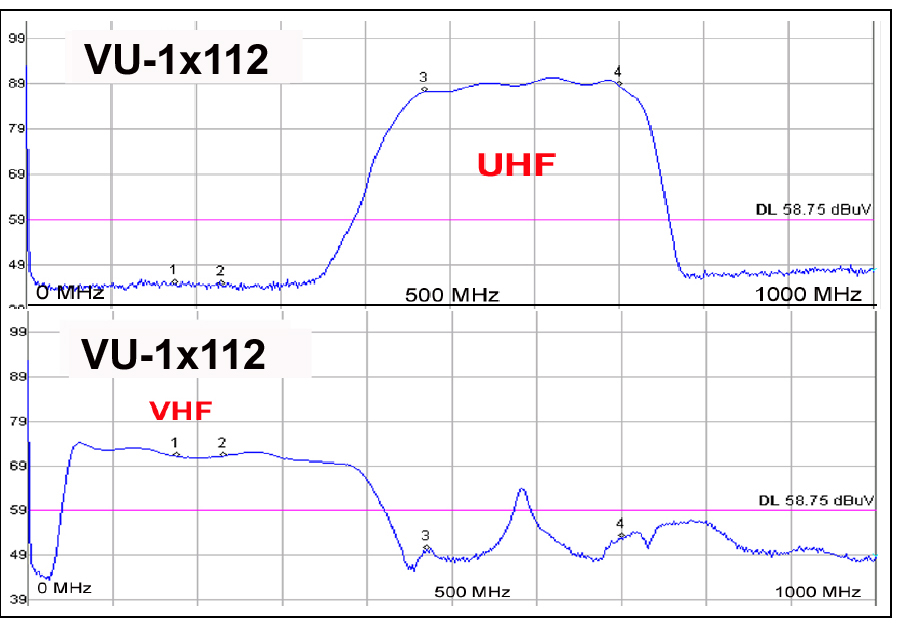

Σύντομη περιγραφή του VU-1x112: Ο ενισχυτής κεντρικής κεραίας VU-1×112 είναι ο μικρότερος ενισχυτής κεντρικής κεραίας της Mistral. Διαθέτει μία είσοδο UHF με ενίσχυση περισσότερο από 32dB και μία είσοδο VHF και FM με ενίσχυση 12dΒ, ενώ και οι δύο είσοδοι διαθέτουν ρυθμιστικά ενίσχυσης. Η στάθμη εξόδου είναι 112dB/μV. Εφόσον θα ενισχύσει πολλά τηλεοπτικά κανάλια, όπως έχει διαμορφωθεί τώρα το τηλεοπτικό τοπίο, ρυθμίζουμε τον ενισχυτή κατά 10dB λιγότερο. Μια στάθμη εξόδου περίπου 100dB/μV είναι αρκετή για να τροφοδοτήσει ένα δίκτυο με 20 τηλεοράσεις. Αν η στάθμη σήματος στην πιο απομακρυσμένη τηλεόραση καταλήξει να είναι στα 30dB/μV, δεν έχει πρόβλημα το ψηφιακό σήμα, άρα δικαιολογούμε και 70dB απώλειες καλωδιώσεων. Καμία εγκατάσταση δεν έχει τόσες πολλές απώλειες, εκτός εάν είναι κομμένα τα καλώδια. Η κατανάλωση ρεύματος είναι λιγότερο από 2W. Αυτά τα τεχνικά χαρακτηριστικά καθιστούν αυτόν τον ενισχυτή τον καταλληλότερο ενισχυτή για μια απλή εγκατάσταση, συνήθως για μέσα την πόλη.

Εφαρμογή των ενισχυτών κεντρικής κεραίας για πιο δύσκολες εγκαταστάσεις: Επιλέγουμε τον κατάλληλο ενισχυτή βάσει του είδους της εγκατάστασης. Το πρώτο που πρέπει να προσέξουμε είναι πόσες απολήξεις καλωδίων συγκεντρώνονται στον ενισχυτή. Σκοπός μας είναι να χρησιμοποιήσουμε όσο το δυνατόν λιγότερους διακλαδωτήρες. Εάν υπάρχει ένα μόνο καλώδιο, θα προμηθευτούμε ενισχυτές με μία έξοδο. Εάν καταλήγουν περισσότερα καλώδια, θα πρέπει να προμηθευτούμε ενισχυτές πολλαπλών εξόδων. Δεν ξεχνάμε, εάν κάποια έξοδος του ενισχυτή ή των διακλαδωτήρων δεν χρησιμοποιηθεί, ότι καλό θα είναι να συνδεθεί τερματικό φορτίο. Ο τεχνικός πρέπει να φέρει μαζί του σε κάθε εγκατάσταση και φίλτρα τηλεφωνίας 5G για κάθε ενδεχόμενο.

Οι ενισχυτές πολλαπλών εξόδων διαθέτουν ανεξάρτητους ενισχυτές σε κάθε έξοδο, πλην του μικρού VU-2×106. Η στάθμη σήματος της κεραίας για τους μικρούς ενισχυτές, για πλήρη απόδοση, είναι 65dB/μV. Οι μεγαλύτεροι ενισχυτές απαιτούν μεγαλύτερη στάθμη, περίπου 75dB/μV. Εάν δεν υπάρχει αυτή η στάθμη σήματος, όπως συμβαίνει συνήθως στην επαρχία, τότε τοποθετούμε έναν προ-ενισχυτή γραμμής, όπως ο L269 (με κωδικό 0251) στην είσοδο του ενισχυτή, ή έναν θωρακισμένο ενισχυτή κεραίας μαζί με το τροφοδοτικό του, όπως ο VU30_F (με κωδικό 0216). Οι μεγάλοι ενισχυτές διαθέτουν και ενδεικτικό LED, για ένδειξη ότι ο ενισχυτής οδηγείται κανονικά και πλησιάζει τα όρια της ενδοδιαμόρφωσης.

Στο επόμενο τεύχος, θα γίνει περιγραφή του ενισχυτή κεντρικής κεραίας 2U-1×112.

Mistral Antenna Systems, τηλ.: 210-6047940.
