Τα νέα της Mistral – Οδηγίες για μια καλή εγκατάσταση: Ενισχυτής κεντρικής κεραίας VUU-2×112
Οι ενισχυτές κεντρικής κεραίας διατίθενται σε δύο διαφορετικές κατηγορίες. Η πρώτη κατηγορία είναι αυτή της οποίας οι ενισχυτές έχουν μία έξοδο και η άλλη κατηγορία είναι αυτή με τους ενισχυτές που διαθέτουν πολλαπλές εξόδους. Ο καθένας έχει τα δικά του χαρακτηριστικά και ανάλογα με τις ανάγκες της εγκατάστασης, ο τεχνικός επιλέγει τον κατάλληλο ενισχυτή.
Από την ονομασία και μόνο καταλαβαίνουμε τα χαρακτηριστικά του ενισχυτή. Όσοι ενισχυτές έχουν αρχικά γράμματα V ή U, σημαίνει ότι έχουν από μία είσοδο VHF / UHF ή 2 εισόδους UHF. Οι ενισχυτές που δεν αναγράφουν κάτι σχετικό έχουν μία είσοδο VHF και δύο εισόδους UHF, μία με μεγάλη ενίσχυση και μία με 10dB λιγότερο για τοπικές εγκαταστάσεις (Local). Ο αριθμός 1, 2, 4 δηλώνει πόσες εξόδους έχει ο ενισχυτής και ο αριθμός που ακολουθεί δηλώνει πόση είναι η στάθμη εξόδου σε κάθε έξοδο σύμφωνα με το πρότυπο μέτρησης 2 tone test EN 50083-3.
Στην κατηγορία με πολλαπλές εξόδους περιλαμβάνονται οι ενισχυτές:
• U-2×106 στα 40dB με κωδικό 0243.
• VU-2×112 στα 40dB με κωδικό 0246.
• VUU-4×112 στα 40dB με κωδικό 0239.
• VUU-4×115 στα 40dB με κωδικό 0244.

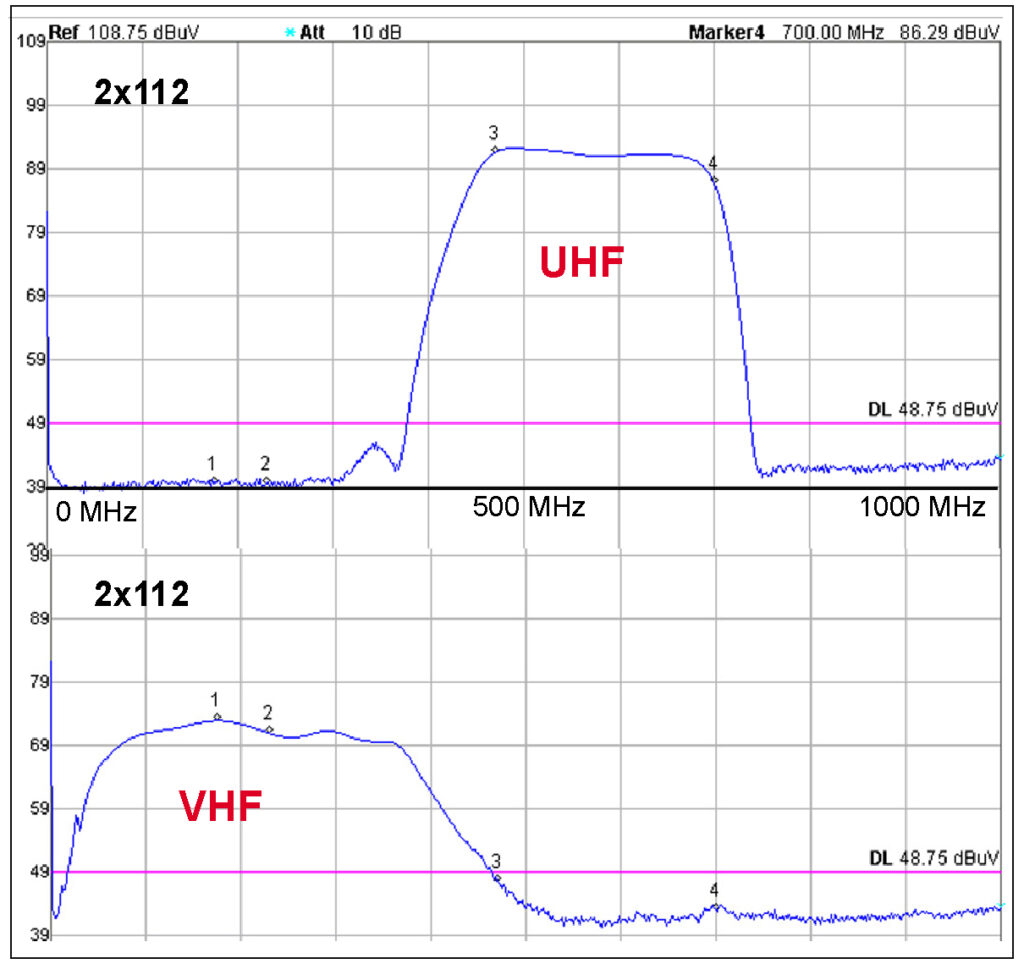

Σύντομη περιγραφή του VUU-2x112: Αυτός είναι ένας μέσης ισχύος ενισχυτής κεντρικής κεραίας. Με στάθμη εξόδου 2 των 112dB/μV, οι οποίες είναι αρκετές για να τροφοδοτήσουν ένα δίκτυο με 40 τηλεοράσεις. Ο ενισχυτής διαθέτει μία είσοδο UHF με ενίσχυση από 20-40 dB για ασθενή σήματα, μία είσοδο UHF των 10-30 dB για τοπικά ισχυρά σήματα και μία είσοδο FM – VHF των 5-24 dB. Οι έξοδοι αποτελούνται από δύο ανεξάρτητους ενισχυτές στάθμης εξόδου 112dB/μV o καθένας. Ο τεχνικός προτιμά αυτόν τον ενισχυτή, όταν οι απολήξεις των καλωδίων του δικτύου της εγκατάστασης είναι περισσότερες της μιας. Διαθέτει δύο LED, ένα χρώματος μπλε για ένδειξη τάσης λειτουργίας και ένα κόκκινου για αυξημένη ενδοδιαμόρφωση. Η ένδειξη του κόκκινου LED ειδοποιεί τον εγκαταστάτη ότι ο ενισχυτής λειτουργεί ήδη στα όριά του και εάν δώσει μεγαλύτερη οδήγηση από το ρυθμιστικό της εισόδου θα επέλθει παραμόρφωση με αρνητικά αποτελέσματα. Η συνήθης ρύθμιση είναι με την ένδειξη του κόκκινου LED σε μέση στάθμη και κάτω. Εάν το LED της ενδοδιαμόρφωσης δεν ανάβει σημαίνει ότι ο ενισχυτής υπολειτουργεί, αλλά αυτό δεν αποτελεί πρόβλημα εφόσον καλύπτεται όλη η εγκατάσταση. Το τροφοδοτικό του είναι τύπου Linear από 230V AC στα 10V DC, με κατανάλωση μόνο 4Watt.
Εφαρμογή των ενισχυτών κεντρικής κεραίας για πιο δύσκολες εγκαταστάσεις: Επιλέγουμε τον κατάλληλο ενισχυτή με βάση το είδος της εγκατάστασης. Το πρώτο που πρέπει να προσέξουμε είναι πόσες απολήξεις καλωδίων συγκεντρώνονται στον ενισχυτή. Σκοπός μας είναι να χρησιμοποιήσουμε όσο το δυνατόν λιγότερους διακλαδωτήρες. Εάν υπάρχει ένα μόνο καλώδιο, θα προμηθευτούμε ενισχυτές με μία έξοδο, όπως τον VU-1×112 ή τον UUV-1×120. Εάν καταλήγουν περισσότερα καλώδια, θα πρέπει να προμηθευτούμε ενισχυτές πολλαπλών εξόδων, όπως τον U-2×106, ενώ για μεγαλύτερες εγκαταστάσεις τους VUU-2×112, VUU-4×112 ή VUU-4×115.
Δεν ξεχνάμε: Εάν κάποια έξοδος του ενισχυτή ή των διακλαδωτήρων δεν χρησιμοποιηθεί, τότε καλό θα είναι να συνδεθεί τερματικό φορτίο. Ο τεχνικός πρέπει να φέρει μαζί του σε κάθε εγκατάσταση και φίλτρα τηλεφωνίας 5G για κάθε ενδεχόμενο.
Στο επόμενο τεύχος θα γίνει περιγραφή του αμέσως μεγαλύτερου ενισχυτή VUU-4×112.
Mistral Antenna Systems, τηλ.: 210-6047940.
